Analog Devices Inc. ADUM4138 IGBT栅极驱动器
Analog Devices Inc. ADUM4138 IGBT栅极驱动器包含隔离式反激控制器，可实现简单的二次电压生成。ADUM4138集成了过流检测功能，可在发生去饱和事件和/或过流事件的情况下保护IGBT。在发生故障的情况下，过流检测可与高速两级关闭功能相结合。如果开启后栅极电压未在允许的时间内（通常为12.8μs）上升到内部阈值以上，则低栅极电压检测电路可触发故障。低电压检测电路可检测导致栅极短路或弱驱动的IGBT器件故障。
ADUM4138一次侧的串行外设接口 (SPI) 总线可提供温度检测二极管增益和偏移的场内编程功能。值存储在器件二次侧的电子可擦可编程只读存储器 (EEPROM) 中。此外，可以对特定的VDD2电压、温度检测报告频率和过流消隐时间进行编程。ADUM4138可为过流事件、远程温度过热事件、UVLO、热
关断 (TSD) 和去饱和检测提供隔离式故障报告。
特性
- 6A（典型值）峰值驱动输出能力
- 内部关闭NFET，导通电阻：<1Ω
- 内部打开PFET，导通电阻：<1.2Ω
- 2种过流保护方法
- 去饱和检测
- 分裂式发射器过流检测
- 具有栅极检测输入的米勒箝位输出
- 隔离故障输出
- 隔离式温度传感器回读
- 传播延迟
- 上升：95ns（典型值）
- 下降：100ns（典型值）
- 最小脉冲宽度：74ns
- 工作结温范围：−40°C至+150°C
- VDD1和VDD2 UVLO
- 最小外部跟踪（爬电距离）：8.3mm（待定）
- 安全和法规批准
- 5000Vrms，持续1分钟，符合UL 1577标准
- CSA元件认可通知5A
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 849 VPEAK（增强/基本）
- 符合汽车应用要求
应用
- MOSFET和IGBT栅极驱动器
- 光伏 (PV) 逆变器
- 电机驱动器
- 电源

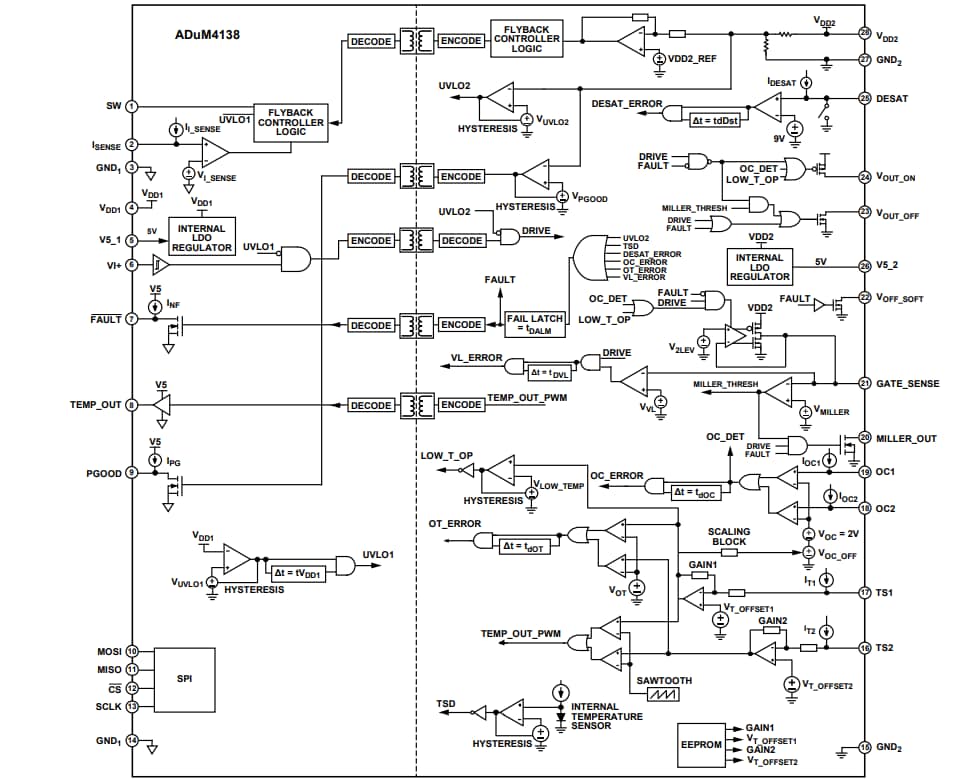

框图
