Analog Devices Inc. ADuM5401x四通道数字隔离器

Analog Devices Inc. ADuM5401x是四通道数字隔离器，具有isoPower®集成隔离式直流-直流转换器。该直流-直流转换器基于iCoupler® 技术，采用5V输入电源，具有5V或3.3V输出电压，可提供高达500mW的稳压隔离功率。

特性

  • 集成isoPower的隔离式直流-直流转换器
  • 3.3V或5V稳压输出
  • 高达500W输出功率
  • 四个直流至25Mbps (NRZ) 信号隔离通道
  • 16引脚SOIC封装，爬电距离为7.6mm
  • 最高工作温度：105°C
  • 高共模瞬态抑制：>25kV/μs
  • 安全和法规批准：
    • UL认证
      • 2500Vrms，持续1分钟，符合UL 1577标准
    • CSA元件认可通知5A
    • VDE符合性证书：
      • IEC 60747-5-2（VDE 0884第2部分）
      • VIORM = 560V峰值

应用

  • RS-232/RS-422/RS-485收发器
  • 工业现场总线隔离
  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
  • 工业PLC

ADuM5401框图

框图 - Analog Devices Inc. ADuM5401x四通道数字隔离器

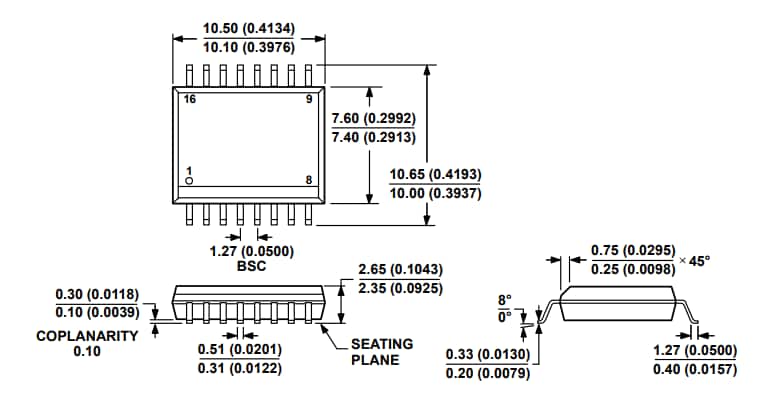

ADuM5401尺寸

机械图纸 - Analog Devices Inc. ADuM5401x四通道数字隔离器
