Analog Devices Inc. ADXL314 ±200g 3轴数字式加速计
Analog Devices Inc. ADXL314 ±200g 3轴数字加速计以16位二进制补码数据格式输出数字数据，可通过SPI、3线或4线式或I2C数字接口访问。该器件采用集成式存储器管理系统，具有32级先进先出 (FIFO) 缓冲器，可存储数据，从而尽可能减少主机处理器负荷，并降低整体系统功耗。ADI ADXL314加速度计的低功耗模式支持基于运动的智能电源管理，从而以低功耗进行阈值感测和运动加速度测量，在100Hz输出数据速率 (ODR) 和VS = 2.5 V时的功耗通常为65μA。 ADXL314采用5mm × 5mm × 1.45mm 32引脚小型纤薄LFCSP封装。
特性
- 测量范围：±200g
- 低功耗： VS = 2.5V（典型值）时，测量模式下为170μA，待机模式下为17μA
- 用户可选带宽高达3200Hz ODR
- 固定13位输出分辨率
- 电源电压范围：2V至3.6V
- 使用FIFO技术的嵌入式存储器管理系统可将主机处理器负载降至最低
- 震动事件检测
- 活动/不活动监测
- SPI (3线或4线)和I2C数字接口
- 宽温度范围：−40°C至+125°C
- 冲击生存能力：10,000g
- 不含铅且符合RoHS
- 小型纤薄32引脚5mm × 5mm × 1.45mm LFCSP封装
- 符合汽车应用类AEC-Q100标准
应用
- 轮胎与电池组监控
- 强力事件检测
视频

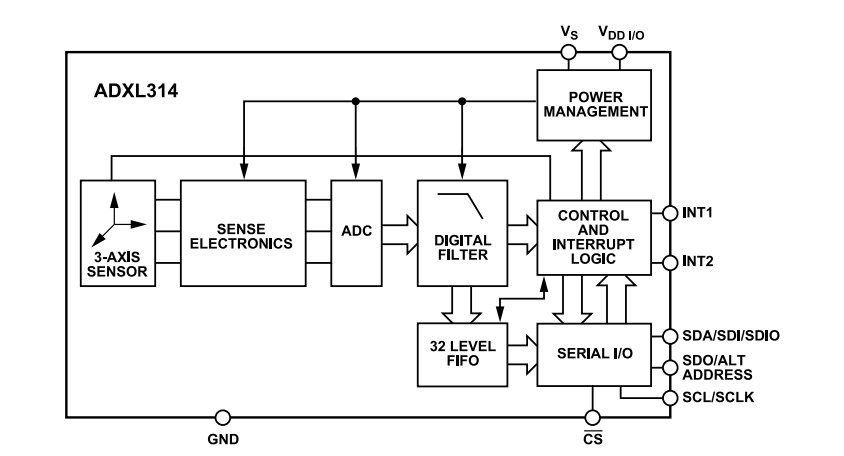

框图
