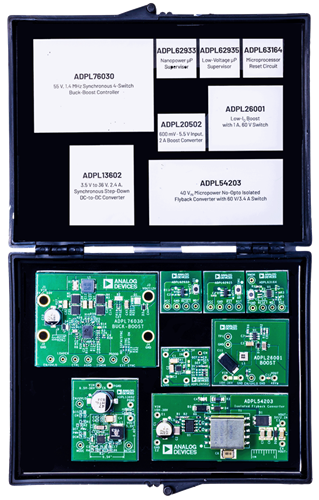

Analog Devices Inc. 平衡解决方案基础套件
Analog Devices平衡解决方案基础套件在即用型板上提供产品以供立即测试和原型设计。该套件可评估ADPL76030、ADPL26001、ADPL13602、ADPL54203、ADPL20502、ADPL62933、ADPL62935和ADPL63164。ADI平衡解决方案基础套件包含降压、升压、升降压、反激和高性能超级电容器等产品系列中的设备。
特性
- 可实现立即测试8种电源解决方案和超级电容器
- 包括降压和升压转换器、降压/升压斩波电路、No-Opto隔离反激和高性能监控器
- 电路板设计有通孔，用于在面包板和现有电路上进行原型设计和台式测试
应用
- 数据中心
- 消费电子技术
套件内容
- ADPL76030电路板
- ADPL26001电路板
- ADPL13602电路板
- ADPL54203电路板
- ADPL20502电路板
- ADPL62933电路板
- ADPL62935电路板
- ADPL63164电路板
必要设备
- 带有12V、5A输出的直流电源（ADPL76030、ADPL26001、ADPL13602和ADPL54203）
- 带有2.5V、1A输出的直流电源（ADPL20502）
- 带有3.3V、0.5A输出的直流电源（ADPL62933、ADPL62935和ADPL63164）
- 功能发生器-WDI看门狗输入（ADPL62933、ADPL63164）
- 一台电压表
- 四根香蕉夹电缆
视频
布局
发布日期: 2025-05-15
| 更新日期: 2025-08-24
