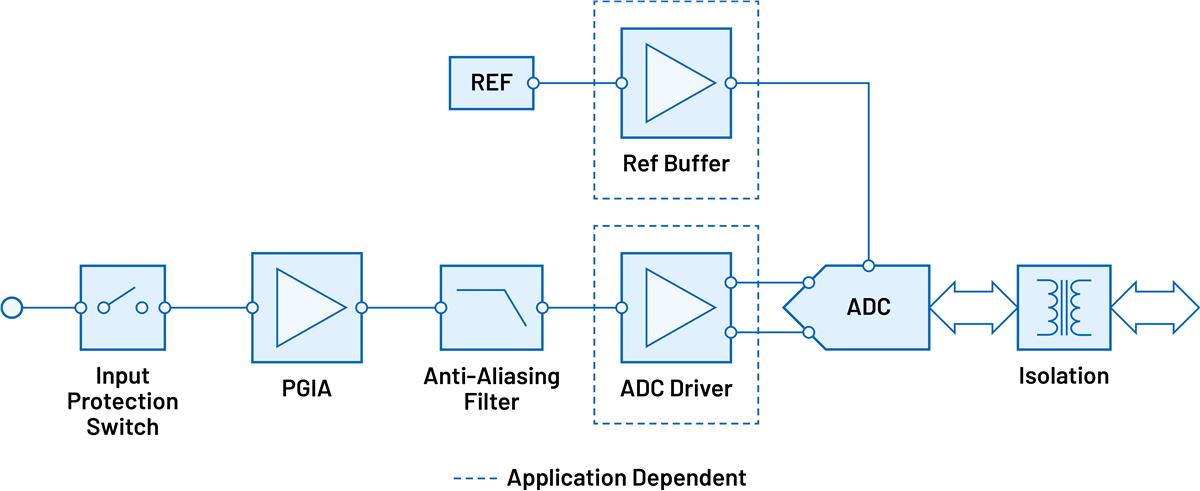

Analog Devices Inc. 数据采集信号链

可扩展性能

输入保护开关 – ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关

增益 – LTC6373- 36V全差分可编程增益仪表放大器，具有25pA输入偏置电流

ADC驱动器 – ADA4945-1 - 超低失真1nV/√Hz放大器

ADC – AD7768-1 - DC至204kHz，动态信号分析，带功率调节功能的精密24位ADC

REF缓冲器 – AD8628 - 零点漂移、单电源、轨至轨输入/输出运算放大器

基准 – ADR444 - 超低噪声、高精度4.096V电压基准

隔离 – ADuM141E - 150Msps 3/3.75kV rms隔离器

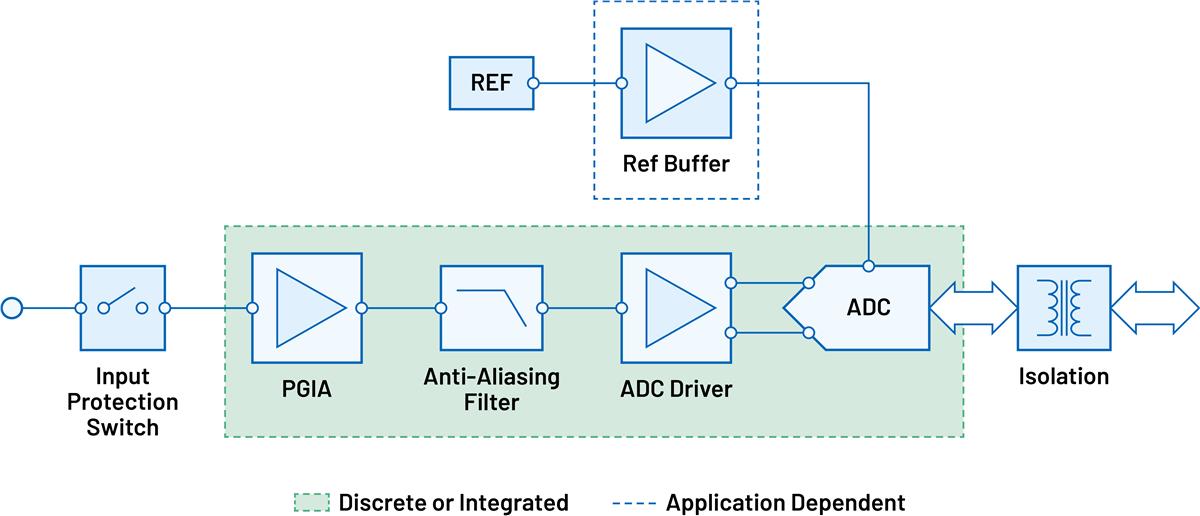

高密度

输入保护开关 – ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关

增益/ADC驱动器/ADC – ADAQ7768-1- 24位、1 Msps数据采集解决方案µModule

REF缓冲器 – AD8628 - 零点漂移、单电源、轨至轨输入/输出运算放大器

基准 – ADR444 - 超低噪声、高精度4.096V电压基准

隔离 – ADuM141E - 150Msps 3/3.75kV rms隔离器

低延迟

输入保护开关 – ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关

增益 – LTC6373- 36V全差分可编程增益仪表放大器，具有25pA输入偏置电流

ADC驱动器 – ADA4945-1 - 超低失真1nV/√Hz放大器

ADC – AD4003 - 18位、2Msps、差分SAR ADC

REF缓冲器 – ADA4807 - 3.1nV/√Hz、1mA、180MHz、轨至轨输入/输出放大器

基准 – ADR4550 - 超低噪声、高精度5.0V电压基准

隔离 – ADuM141E - 150Msps 3/3.75kV rms隔离器

无混叠同步采样

输入保护开关 – ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关

增益 – LTC6373 - 36V全差分可编程增益仪表放大器，具有25pA输入偏置电流

ADC - AD4134 - 24位、4通道1.5Msps精密无混叠ADC

Ref - ADR4540/ADR444 - 超低噪声、高精度4.096V电压基准

隔离 – ADuM141D/E - 150Msps 3/3.75kV rms隔离器

可扩展同步采样

输入保护开关 - ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关

增益 – LTC6373 - 36V全差分可编程增益仪表放大器，具有25pA输入偏置电流

ADC驱动器 – ADA4945-1 - 高速、±0.1µV/°C失调漂移、全差分ADC驱动

ADC – AD7768 - DC至204kHz，动态信号分析，带功率调节功能的精密24位ADC

基准 –ADR444 - 超低噪声、高精度4.096V电压基准

隔离 - ADuM141D/E - 150Msps 3/3.75kV rms隔离器

低延迟同步采样

输入保护开关 - ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关

增益 – LTC6373 - 36V全差分可编程增益仪表放大器，具有25pA输入偏置电流

ADC驱动器 - ADA4945-1 - 高速、±0.1µV/°C失调漂移、全差分ADC驱动器

ADC - AD7380 - 24位、4通道1.5Msps精密无混叠ADC

基准缓冲器 – ADA4807-1 - 2.1nV/√Hz、1.1mA、80MHz低噪声和失真、轨至轨输出放大器

基准 –ADR4533 - 超低噪声、高精度3.3V电压基准

隔离 – ADuM141D/E - 150Msps 3/3.75kV rms隔离器
