Analog Devices Inc. DC1277演示电路
Analog Devices Inc. DC1277演示电路设计用于演示LTC3670单片降压稳压器的各种性能。LTC3670是一款三路电源，包括一个400mA同步降压稳压器和两个150mA低压差 (LDO) 线性稳压器。该降压稳压器在2.5V至5.5V输入电源电压范围内工作，适用于单节锂离子电池和锂离子/锂聚合物电池应用。在突发模式下运行时，可在轻负载和空载条件下实现高效率。
规范
- 输入电压范围：2.5V至5.5V
- 400mA降压稳压器，以2.25MHz恒定频率运行
- 输出电压：
- 1.164V至1.236V（针对降压稳压器）
- 2.716V至2.884V（针对LDO1输出）
- 3.2V至3.4V（针对LDO2输出）

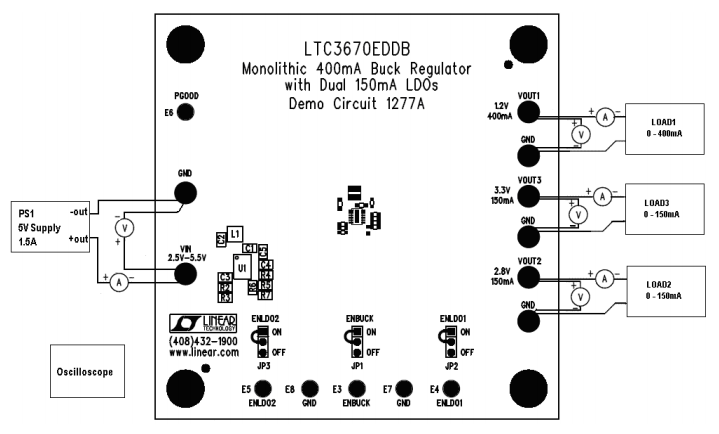

测试设备接线图
性能图
