Analog Devices Inc. DC1687B演示电路
Analog Devices Inc. DC1687演示电路设有LTC3115-1高压单片同步降压-升压转换器。该演示板具有两种用户可选的工作模式：Burst Mode®工作模式和强制连续工作模式（固定频率PWM）。DC1687演示板在2.7V至40V输入电压范围内工作，输出电压设置为5V。
DC1687演示板在PWM模式下以1MHz频率工作，以优化小尺寸并实现高效运行。DC1687B演示电路还具有可选配置，可以反馈VCC，以提高某些5V输出应用的效率。
规范
- 输入电压：2.7V至40V
- 5V输出电压
- 输出电流：
- VIN ≥ 3.6V时为1A
- VIN > 6V时为2A
性能图

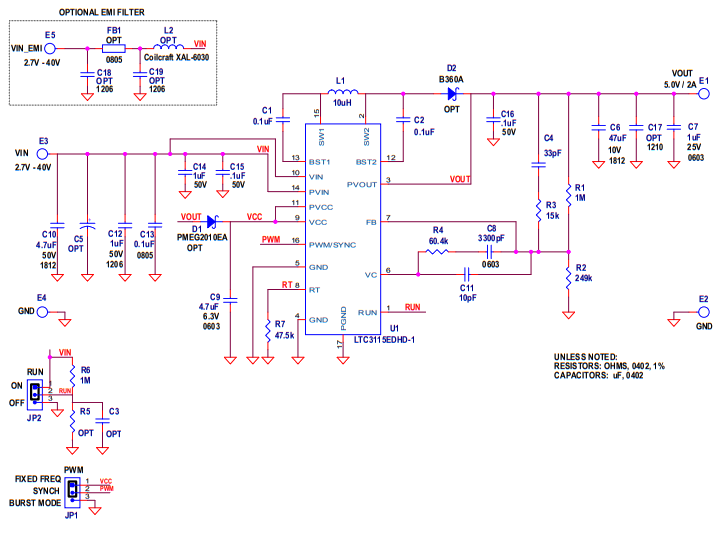

原理图
发布日期: 2019-07-16
| 更新日期: 2024-03-11
