Analog Devices Inc. LTM8024演示板 (DC1868A)
Analog Devices LTM8024演示板 (DC1868A) 是一款双通道降压直流/直流开关转换器，采用LTM8024 μModule稳压器。该演示板设计用于由7 V至40 V输入提供双通道5V/3A和3.3V/3A输出。Silent Switcher® 架构可最大限度地降低EMI，同时在高达3MHz的频率下实现高效率。工作模式（突发模式或断续模式/同步）可通过跳线选择。突发模式运行可提高轻负载时的效率。
LTM8024是一款固定频率PWM稳压器，设有电流模式控制方案。通过适当的电阻器 (R11) 从RT引脚接地即可设置开关频率。RUN引脚（EN1/EN2端子）可用于在微功耗关断模式下设置LTM8024。当每个通道（PG1或PG2端子）的输出电压超出±7.5%调节范围时，其电源良好输出将变成低电平。

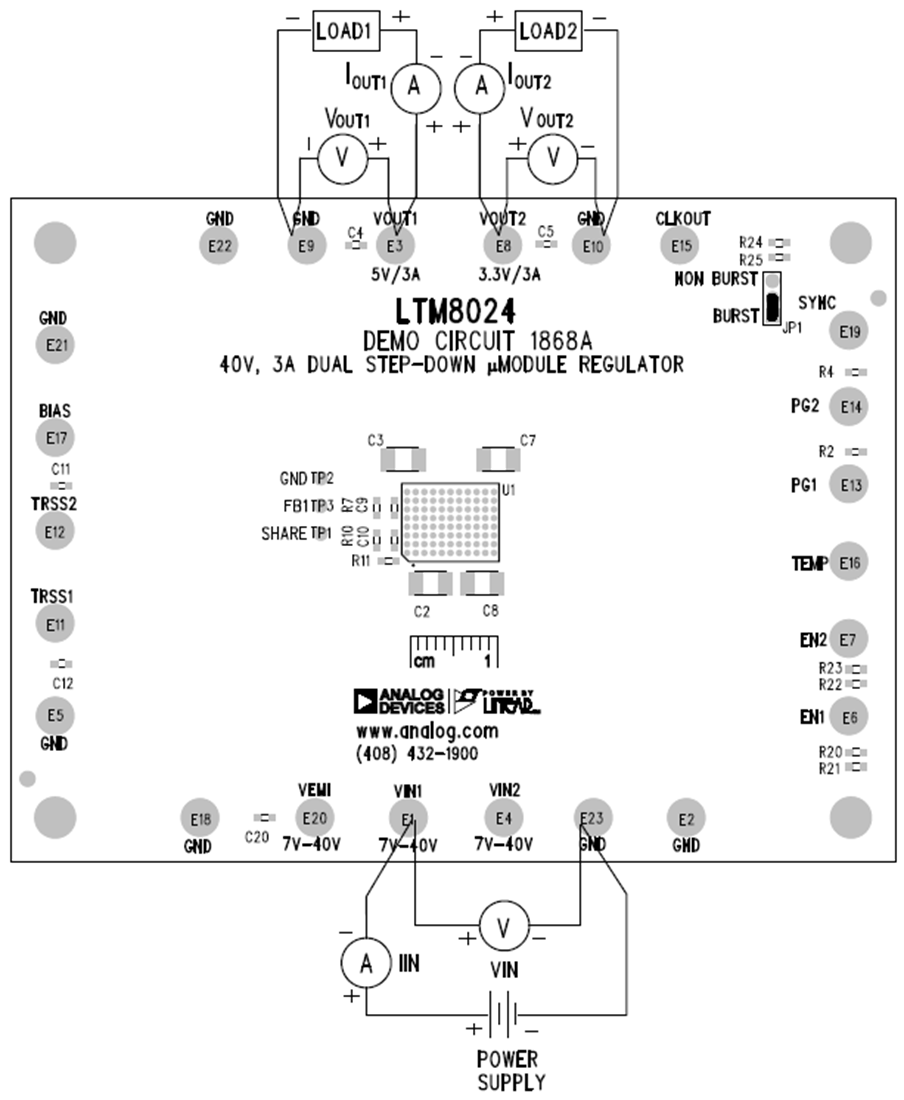

设备设置
发布日期: 2020-01-03
| 更新日期: 2024-08-14
