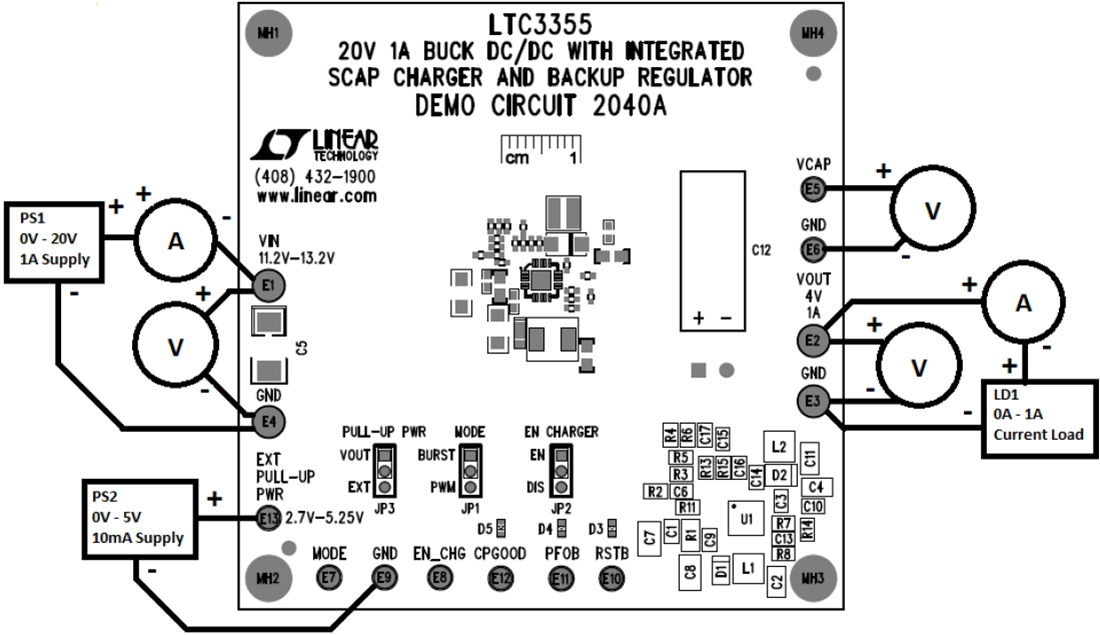

Analog Devices Inc. DC2040A演示电路

Analog Devices Inc. DC2040A演示电路是一款12V至4V/1A稳压器，集成了超级电容充电器和备用升压稳压器，采用LTC3355EUF。当12V输入可用时，LTC3355通过输出为3F超级电容器充电。当没有12V输入时，备份升压稳压器可提供输出电压直至充入超级电容器的能量耗尽。图2显示了在没有输入电源（约600ms）时，3F超级电容器可以提供多长时间的4W输出。
