Analog Devices Inc. DC2045A演示电路板
Analog Devices Inc. DC2045A演示电路板是一款评估板，具有基于LTC3118降压-升压型直流-直流转换器的示例电路。LTC3118包含集成的低损耗Power-Path™控制。该器件采用独特的全N通道架构，可在从输入电源至一个高于、低于或等于输入的可编程输出电压范围内实现高效运作。高达18V的电压能力提供了针对多种应用和电源的灵活性和电压裕量。
LTC3118采用低噪声、电流模式架构和固定的1.2MHz脉宽调制 (PWM) 模式频率，从而最大限度地缩减了解决方案占位。要在轻负载条件下实现高效率，可选择自动Burst Mode™操作，在睡眠模式中仅消耗50μA的静态电流。
可通过V1GD、V2GD和PGD（电源良好）指示器监控该演示电路。借助精确的RUN比较器，可对独立UVLO阈值进行编程，并在关断时将输出断开。其他特性包括2μA关断电流、短路保护、软启动、电感器电流限制以及热过载保护。
规范
- 输入电压范围 (VIN)：2.5V至180V
- 输出电压 (VOUT)：5.0V
- 输出电流 (IOUT)：2.0A (VIN > 5.0V)

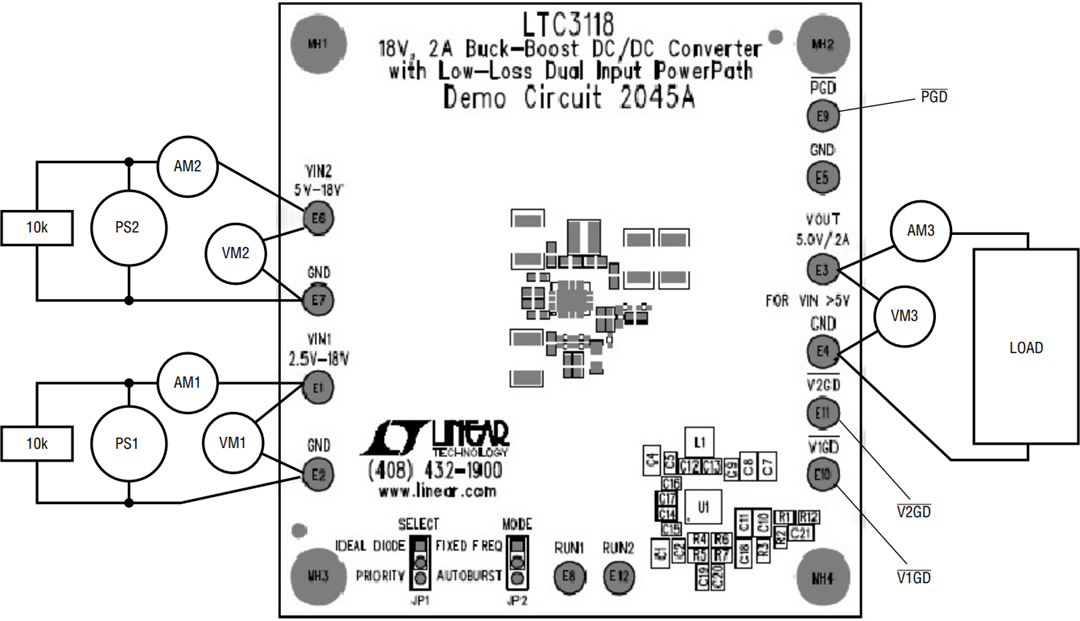

测试设置
发布日期: 2019-06-28
| 更新日期: 2024-03-12
