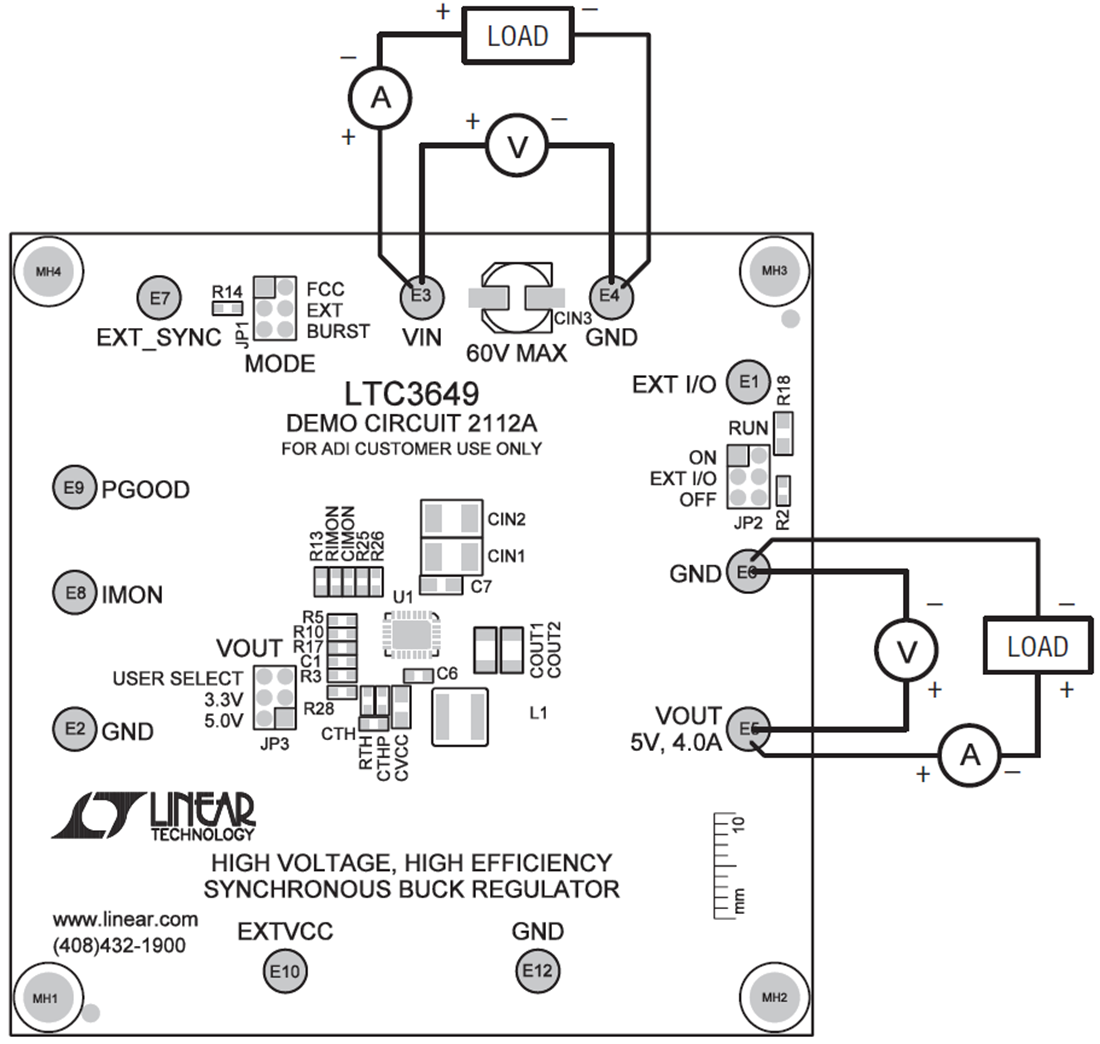

Analog Devices Inc. DC2112A演示电路

Analog Devices Inc. DC2112A演示电路是一款高输入电压、高效率、同步单片降压转换器，设有采用28引脚UFD封装的LTC3649。DC2112A具有3.1V至60V的宽输入电压范围。DC2112A的输出电压可以设置为3.3V或5V。但是，DC2112A具有“USER SELECT”选项，进行某些修改后，可将输出电压最高设置为输入电压减0.5V。DC2112A能够提供高达4A的输出电流。DC2112A支持三种工作模式：在固定频率调制和突发模式下，用户可以将其与外部时钟同步。在固定频率工作模式下，可以最大限度增加输出电流、降低输出电压纹波，并产生低噪声开关频谱。Burst Mode采用可变频率开关算法，可最大限度地减小空载输入静态电流，并提高轻负载时的效率。
