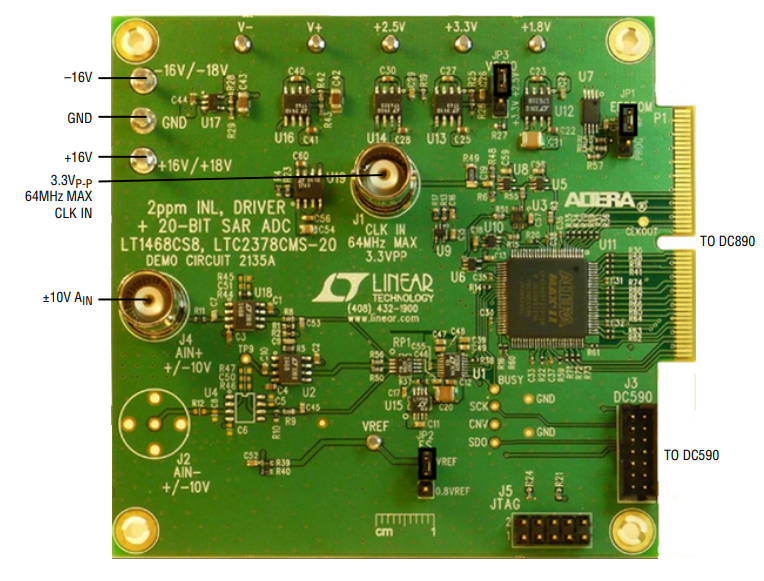

Analog Devices Inc. DC2135A演示板（用于LTC2378-20和LT1468）

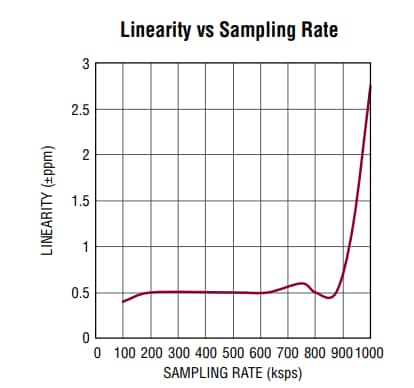

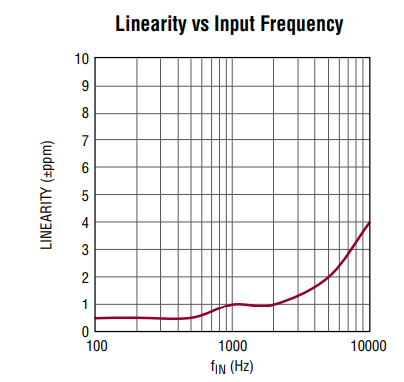

Analog Devices Inc. DC2135A演示板（用于LTC2378-20 ADC和LT1468运算放大器）设有直流高精度ADC驱动器电路，该电路可将±10V单端输入信号转换为全差分信号。该演示板能够驱动LTC2378-20逐次逼近寄存器 (SAR) ADC，合并线性误差为2ppm。

LTC2378-20 SAR ADC是一款具有串行输出的低功耗、低噪声20位ADC，采用2.5V单电源供电。DC2135A演示板用于演示ADC的建议接地、元件布局和选择、布线及旁路。该演示板与DC890或DC590 USB控制器一起使用。如果需要精确的采样率，或者要演示SNR、THD、SINAD和SFDR等交流性能，则使用DC890 USB控制器。而DC590 USB控制器则用于查看直流性能或生成显示峰-峰噪声的直方图。
