Analog Devices Inc. DC2298A演示电路
Analog Devices Inc. DC2298A演示电路包含对LTC3884 UK封装编程板的EEPROM进行编程和验证所需的电路。该演示电路配有安装在翻盖式编程插座中的LTC3884。必须下载并安装LTpowerPlay软件 (GUI)，才能正确验证EEPROM的内容。
特性
- PMBus/I2C兼容串行接口
- 亚毫欧DCR电流检测
- 遥测回读包括VIN、IIN、VOUT、IOUT、温度和故障
- 可编程电压、电流限制、数字软启动/停止、排序、裕度调节、控制回路补偿、OV/UV/OC和频率同步（200kHz至1MHz）
- 在整个温度范围内具有±0.5%的输出电压精度
- 内部EEPROM和故障记录
- 集成强大的N通道MOSFET栅极驱动器
- 4.5V至38V宽VIN范围
- 0.5V至3.5V VOUT范围（具有低DCR设置）
- 0.5V至5.5V（没有低DCR设置）
- 精确的PolyPhase®均流，适用于多达6相
- 采用48引脚 (7mm × 7mm) QFN封装
必要设备
- 硬件：
- Windows PC
- DC1613A或DC1427A USB转I2C/SMBus/PMBus控制器
- DC2298A
- 软件：
- LTpowerPlay™

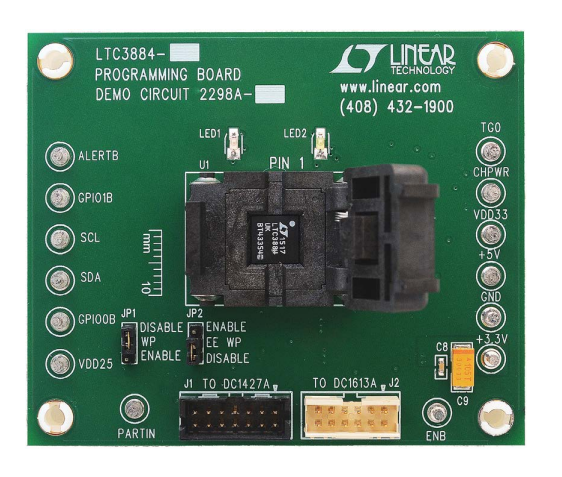

测量设备设置

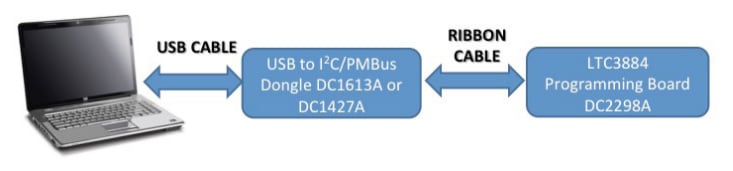

LTC3884编程设置
