Analog Devices Inc. DC2375A演示电路

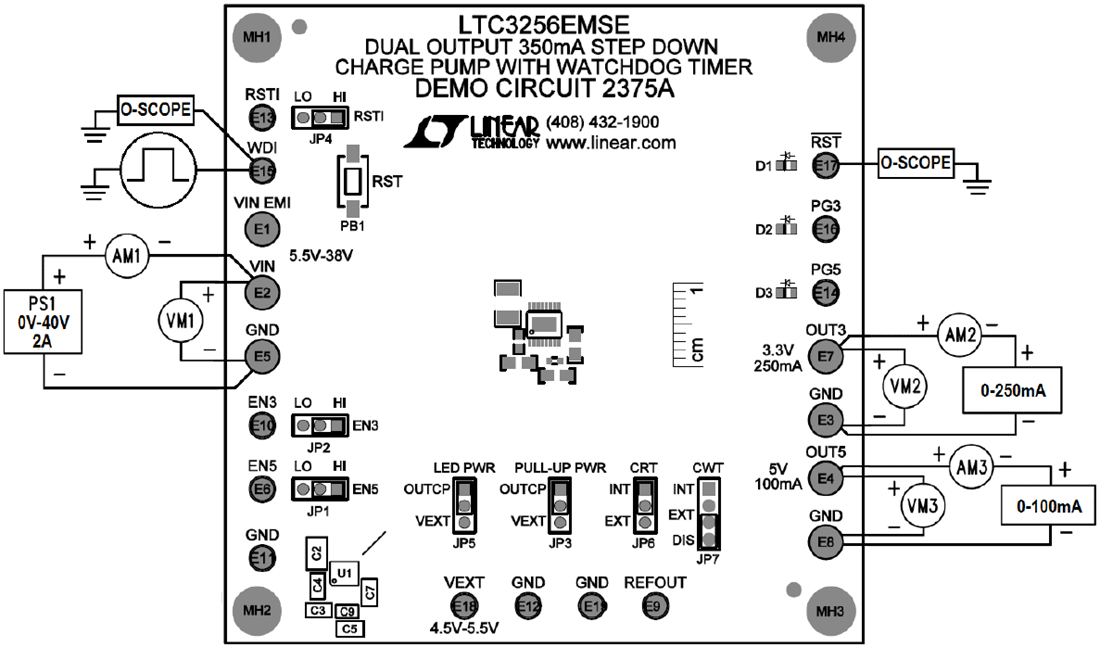

Analog Devices Inc. DC2375A演示电路是一款双路输出、350mA降压型充电泵，设有后置稳压器LDO和看门狗定时器，采用LTC3256EMSE。LTC3256可在5.5V至38V的宽输入电压范围内工作，专门设计用于对ISO262262系统进行诊断。LTC3256可以通过12V电池提供高达350mA的输出电流，功耗比2个理想的线性稳压器低2W。DC2375A装有汽车级元件以用于评估。由于输入工作范围宽，因此可以超过规定的工作结温，甚至可以在重负载下实现热关断。有关LTC3256的热限制的更多信息，请参见数据手册。
