Analog Devices Inc. DC2423A演示板

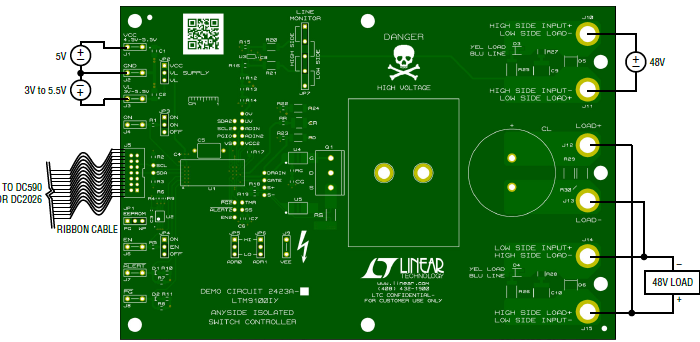

Analog Devices DC2423A演示板可让设计人员评估LTM9100隔离式Anyside™ µModule®控制器的特性和性能。DC2423A演示板设有带LTM9100控制器（用于典型的48V应用 (–A) 或高压380V应用 (–B)）的2423A演示电路。设计人员可以根据香蕉插座连接的外部电源和负载，将该板配置为高侧或低侧工作。该演示板的LED可指示是否存在输入和输出电压。DC2423A演示板在发生MOSFET故障时，其GATE和SENSE引脚可提供保护。
