Analog Devices Inc. 用于LT8653S的DC2535A演示板
Analog Devices Inc. DC2535A演示板用于演示LT8653S 42V双通道2A同步降压稳压器。LT8653S是一款紧凑、高效、高速同步单片降压开关稳压器。该开关稳压器采用第二代Silent Switcher® 技术，可最大限度地减少EMI，同时降低PCB布局敏感性。DC2535A演示板设计用于5V和3.3V两路输出，每路输出可同时提供高达2A的连续电流。该板在突发模式（Burst Mode®）下运行时具有超低静态电流，可在超轻负载下实现高效率。
Analog Devices DC2535A演示板默认以2MHz的开关频率运行，以便最大限度地减小解决方案尺寸。该演示板的尺寸为3"x3"，采用四层结构，外层具有2oz铜，内层具有1oz铜。
特性
- LT8653S高速同步单片降压开关稳压器
- 在突发模式（Burst Mode®）下运行时，静态电流低至6.2µA
- 输出电压范围：5.5 V至42 V
- 电路板尺寸：3"x3"
- 开关频率：2MHz
应用
- 通用降压
- 汽车电源
- 工业电源

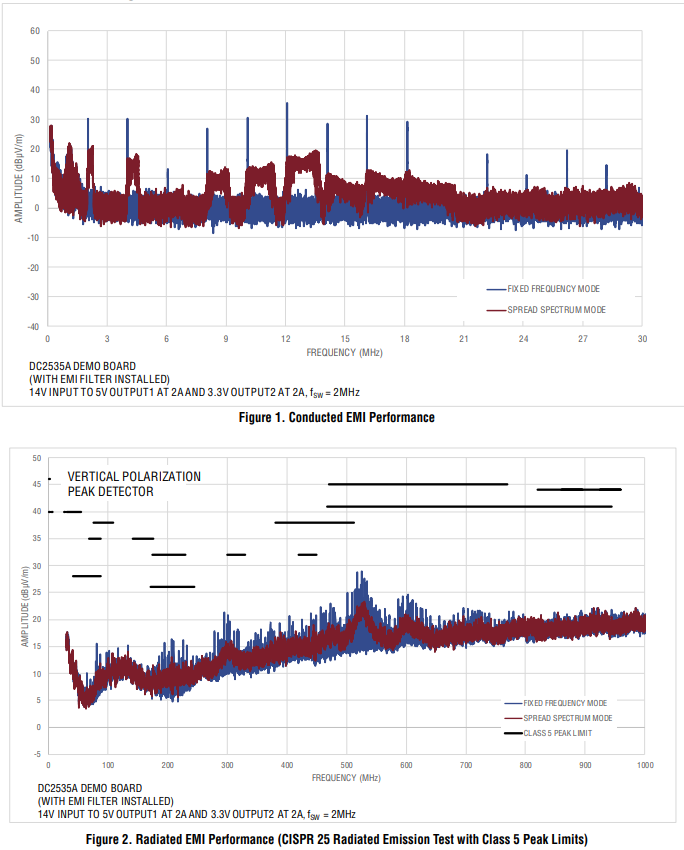

性能图表
其他资源
发布日期: 2020-02-07
| 更新日期: 2024-09-10
