Analog Devices Inc. DC2611A-A/DC2611A-B演示电路采用LTC6955或LTC6955-1超低抖动11输出扇出缓冲器。默认情况下，这些演示电路由单个3.3V电源供电。这些演示电路设有用双电源为DC2611A供电的选项，允许将输出电源引脚连接到LTC Silent Switcher®，并将LTC6955或LTC6955-1的输入电源引脚连接到低噪声LDO。

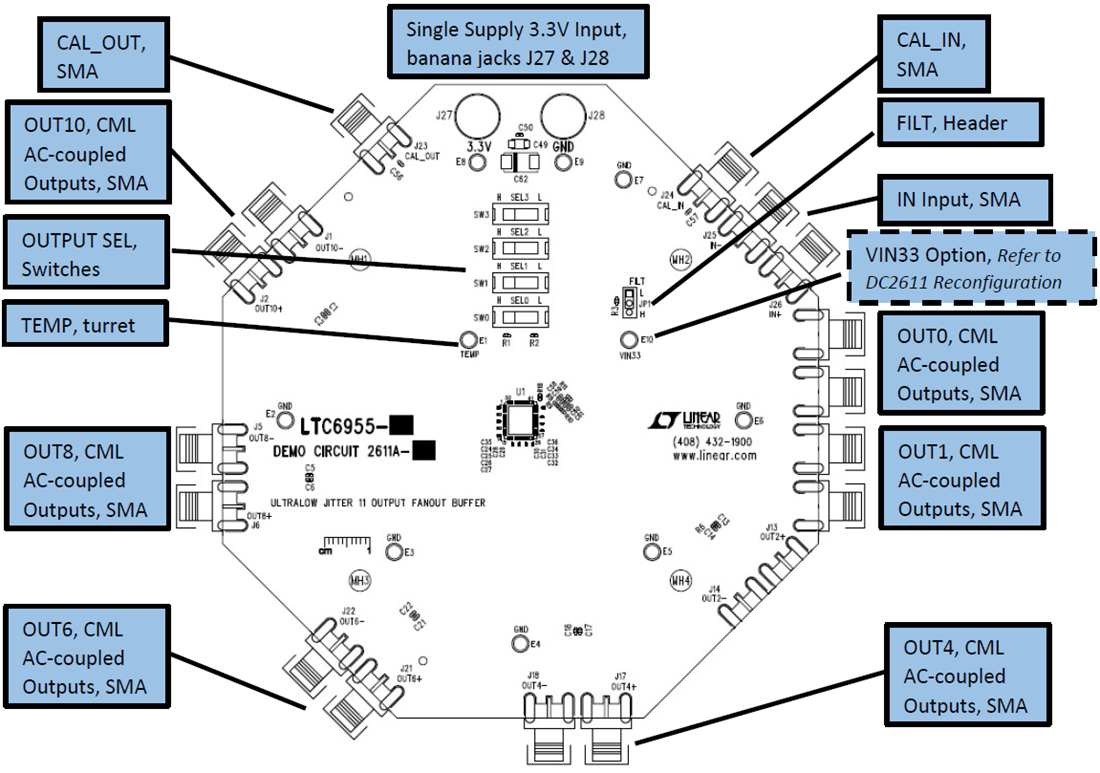

差分输入和其中6个差分输出装配有间隔为0.5"的SMA连接器。这些输出与50Ω传输线路交流耦合，从而使其适合驱动50Ω阻抗的仪器。其余4个差分输出用100Ω传输线路端接。

提供校准路径以帮助精确测量LTC6955或LTC6955-1的传播延迟。该校准路径还可以重新配置为直流路径，从而为将LTC6955或LTC6955-1输出锁定到外部PLL/VCO提供一种便捷的方法。
