Analog Devices Inc. LT8392演示板DC2626A
Analog Devices Inc. LT8392演示板DC2626A用于演示LT8392的大功率能力。LT8393 60V同步四开关降压-升压控制器（具有扩频功能）可调节来自输入电压高于、低于或等于输出电压的输出电压、输入或输出电流。
Analog Devices Inc. LT8392演示板DC2626A的输出为12V，最大输出电流为12A，功率高达144W。此外，开关频率为200kHz，效率可超过97%。通过稳态工作输入电压范围，这些元件在9V至18V范围内的温度低于90°C。
DC2626A采用MOSFET，补充了LT8392的5V栅极驱动，实现高效率。
特性
- 3V to 36V input voltage range
- 9V to 18V full load (12A) input voltage range
- 11.5V to 12.5V output voltage range
- 70mVP-P typical output voltage ripple
- 12A maximum output current
- 200kHz typical switching frequency
- 95.5% typical efficiency
- 4V typical input EN voltage
- 3V typical input UVLO voltage
- 16.6A typical output current limit
- 35A to 65A peak switch current limit range
应用
- Automotive
- Industrial
- Telecom systems
- High-frequency battery-powered systems
板布局

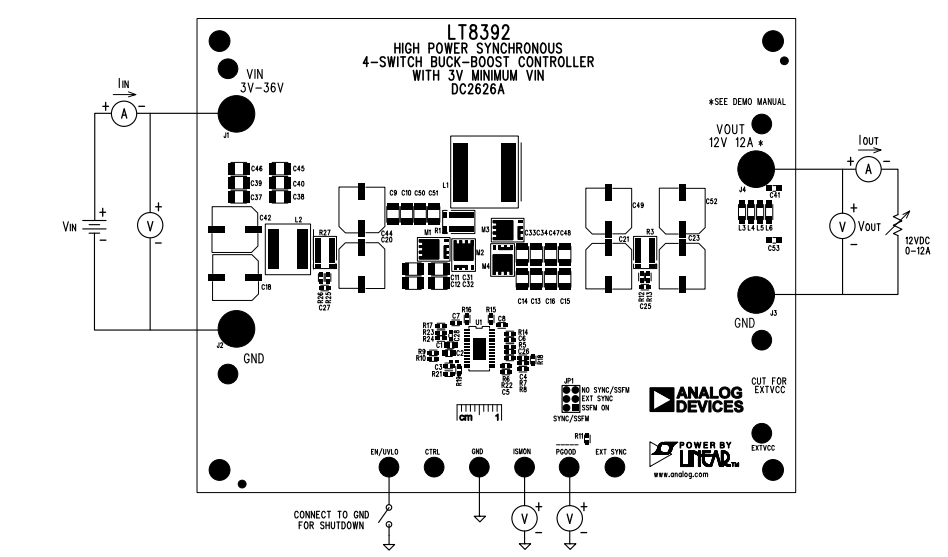

测试程序设置
