Analog Devices Inc. DC2664A演示电路
Analog Devices Inc. DC2664A演示电路是一款带环路滤波器的VCO Rider板，支持常用的0.5" × 0.5" VCO封装尺寸。DC2664A可加快需要外部压控振荡器 (VCO) 的锁相环 (PLL) 器件的评估。如果不使用DC2664A，那么每个VCO和PLL组合都需要一种独特的环路滤波器设计，从而导致评估每个VCO都必需进行几项PLL演示板的修改。这些演示板修改工作非常耗时，且常常会造成PLL或VCO受损。
DC2664A集成了VCO和环路滤波器，允许在多个演示电路上采用这些独特的设计。用户可以通过DC2664A RFOUT和VTUNE SMA连接快速评估具有多个VCO的PLL，且不会因多项演示板修改而造成损坏风险。众所周知，VCO对电源噪声和毛刺干扰十分敏感。DC2664A采用一个板载超低噪声和超高PSRR LDO (LT3042) 为VCO供电，解决了低噪声和低杂散实验室电源的位置安放问题。DC2664A上设有另外一个LT3042 LDO，用于为有源环路滤波器供电。这两个LDO均采用单电源供电，从而减少了评估VCO与PLL组合所需的实验室电源数量。
DC2664A专为与LTC6955 (DC2611A) 和LTC6952 (DC2609A) 演示板直接搭配使用而设计。

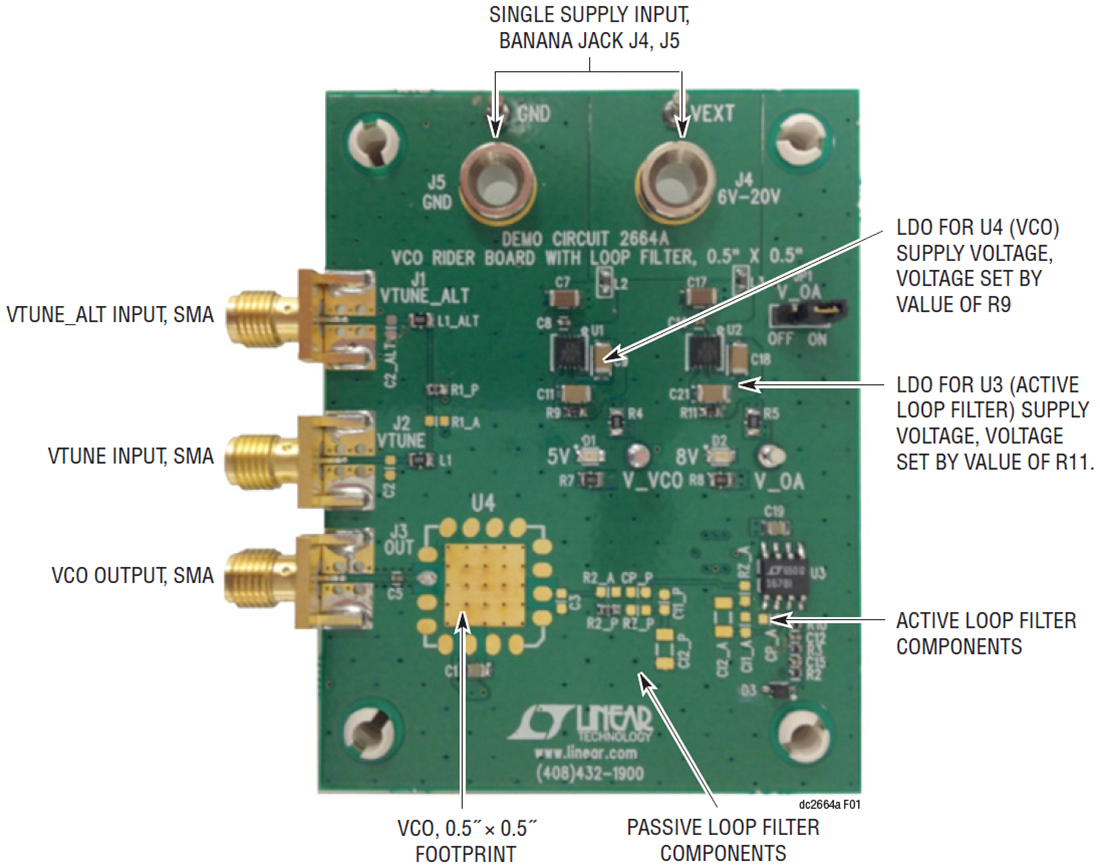

连接
