Analog Devices Inc. DC2706A LTC4376控制器用演示电路

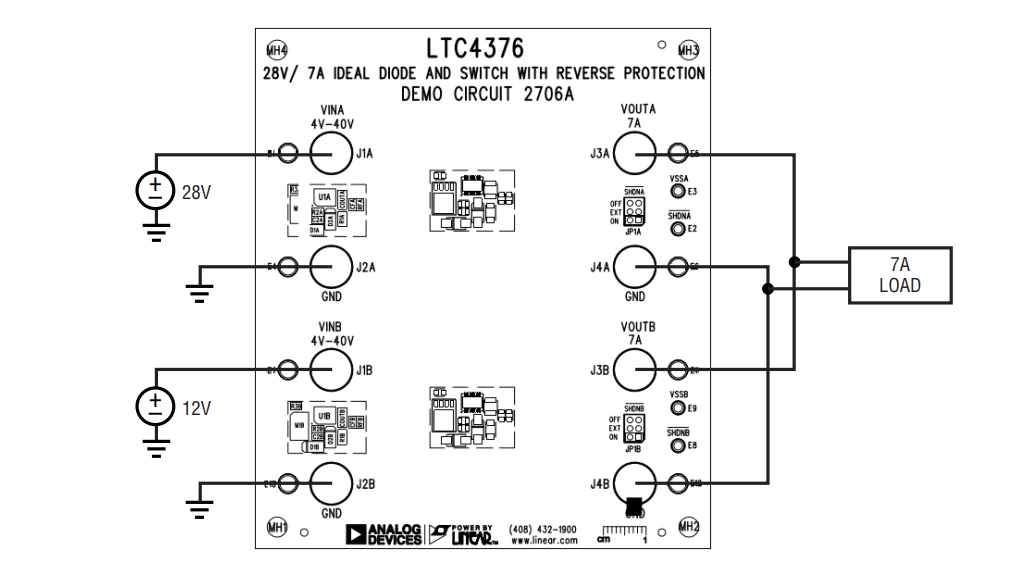

Analog Devices Inc. DC2706A演示电路具有两个独立的LTC4376理想二极管电路，共享公共接地，工作电压范围为4V至40V。LTC4376是一款理想的二极管控制器，具有集成式MOSFET和-40V反向输入保护功能。LTC4376的电流能力为7A。DC2706A利用额外开关MOSFET和器件的GATE引脚演示LTC4376高侧开关的功能。
