Analog Devices Inc. 用于LTC7821控制器的DC2787A演示板
Analog Devices Inc. 用于LTC7821控制器的DC2787A演示板提供12V/100A电流，输入电压范围为40V至60V。该演示板采用LTC®7821混合降压同步控制器，其架构将软开关开关式电容器拓扑与传统降压转换器结合在一起。与传统的开关架构相比，这样可提供出色的效率。DC2787A板的外部MOSFET具有400kHz的固定开关频率，以及200kHz至1.5MHz的可调频率。得益于这一整套特性，DC2787A演示板成为一款高效多相混合降压转换器。
LTC7821设有强大的1Ω、N通道MOSFET栅极驱动器，可以最大限度地提高效率、并行驱动多个MOSFET，从而支持更大功率的应用。DC2787A演示板是经济高效的解决方案，适用于配电系统中的非隔离式中间总线应用、数据通信和电信以及新兴的48V汽车系统。
特性
- 评估高功率密度LTC7821混合式降压型同步转换器。
- 输入电压范围为40V至60V，输出电压和输出电流分别为12V和100A
- 高效率/高密度以及经济高效的解决方案
- 高效率：
- 97.6%（典型值）
- 98%（峰值）
- 开关频率：400kHz

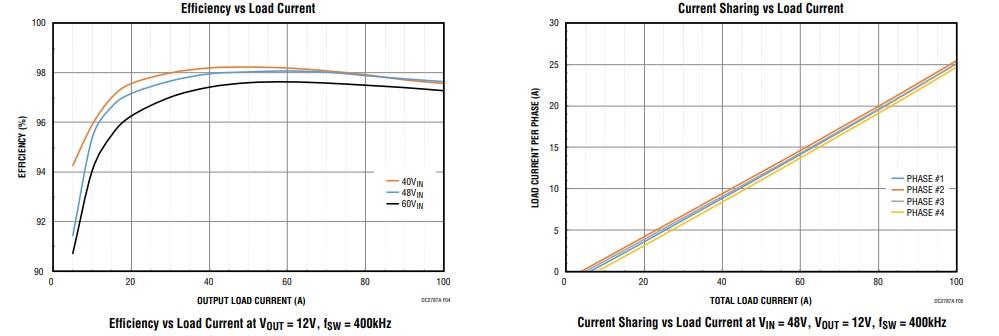

性能波形
发布日期: 2019-12-31
| 更新日期: 2024-03-07
