Analog Devices Inc. DC2788A LT3950演示电路

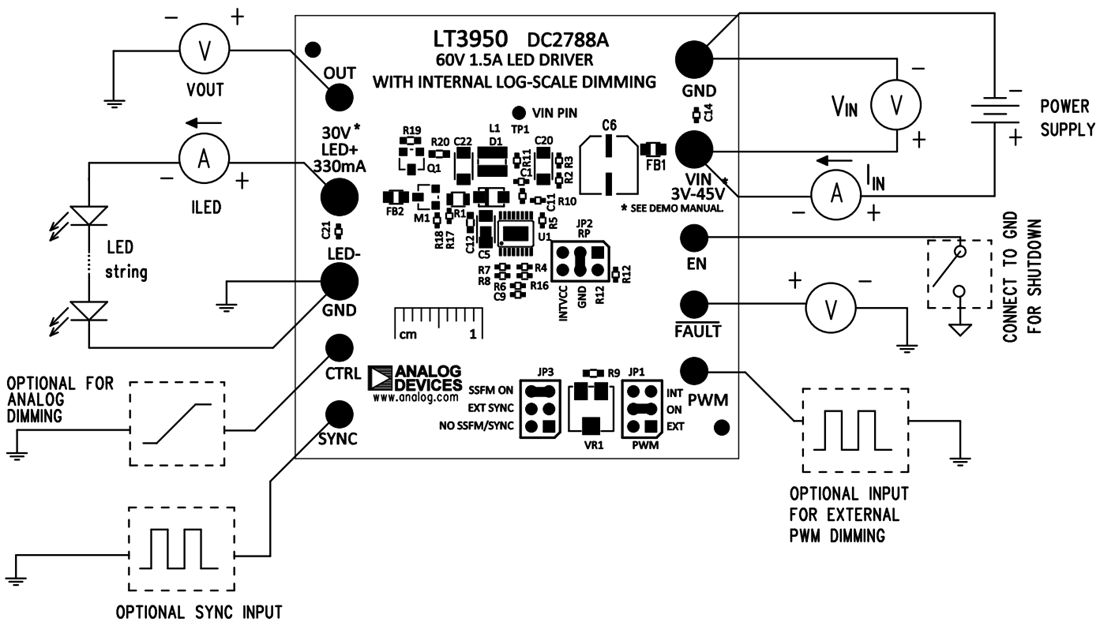

Analog Devices DC2788A LT®3950演示电路是一款采用LT3950的升压LED驱动器。该演示电路为一串LED供电 (330mA)。升压拓扑可用于驱动一串高达28V的LED（组装时）。LT3950的最大输出电压能力为60V。DC2788A的内置输入电压范围为6V至24V。它还可以在2MHz频率下运行，并可以在2.0MHz至2.5MHz频率范围内开启扩频调制 (SSFM)。通过模拟调光或PWM调光（通过外部或内部生成时钟源）实现调光控制。DC2788A的欠压闭锁 (UVLO) 设置为6.6V，导通时滞后为1.0V。通过对演示电路进行简单修改，即可调整UVLO电压、LED电流、输出电压范围、开关频率、亮度控制、SSFM和拓扑。
