Analog Devices Inc. LT8365演示板DC2840A

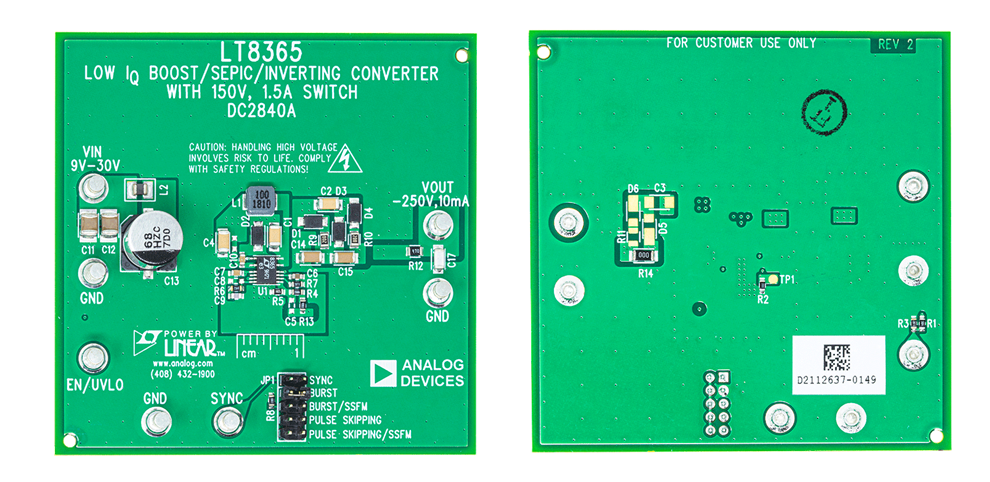

Analog Devices Inc. LT8365演示板DC2840A设有采用升压反相配置的LT8365。 LT8365低IQ升压/SEPIC/反相转换器是一款1.5 A、150 V开关，工作输入电压范围为2.8 V至60 V。该LT8365转换器采用独特的单反馈引脚架构，能够实现升压、SEPIC或反相配置。LT8365可用于输入电压高达60 V的不同拓扑结构。然而，DC2840A演示电路元件选择将输入电压限制在30V。

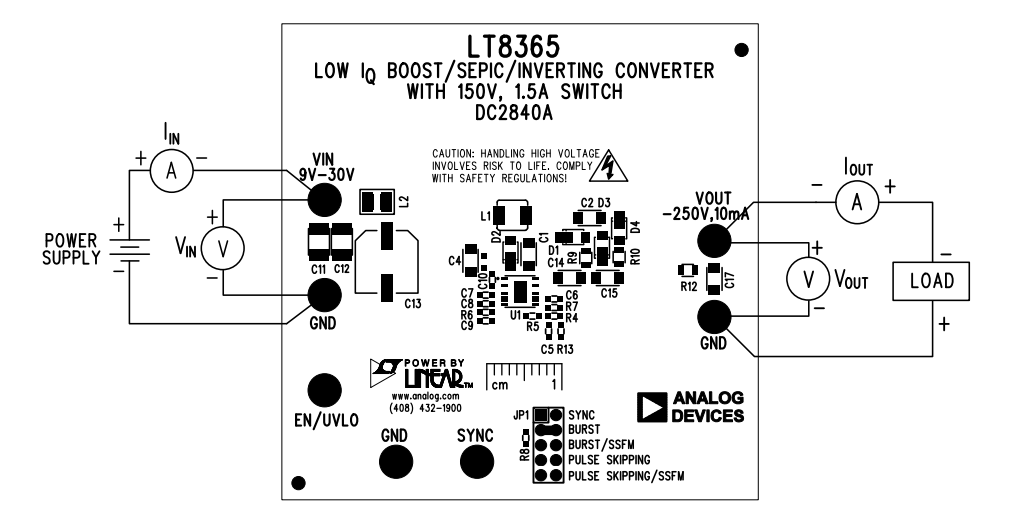

该演示板包含一个可选的第三电荷泵级，用于需要更高输出电压的应用。该板的开关频率为400kHz，设计用于将9V至30V电源转换为-250V，输出电流为10mA。DC2840A包含一个可选跳线JP1，帮助选择所需的Sync引脚工作模式。默认设置为突发模式^® 运行。该布局经过优化，实现良好的EMI性能和较小的解决方案尺寸。CISPR 25 5类辐射所需要的输入和输出滤波器。
