Analog Devices Inc. LTM4663演示板DC2902A

Analog Devices Inc  . LTM4663演示板DC2902A经配置用于评估LTM4663 μModule稳压器的运行情况。LTM4663超薄μModule®热电冷却器 (TEC) 稳压器将TEC控制器、线性功率级、开关稳压器、电感器和所有支持组件结合在一起，采用微型LGA封装。

Analog Devices Inc. DC2902A评估板的输入电压范围为2.7V至5.5V，可提供高达1.5A灌电流或拉电流。在LTM4663内，线性功率级与PWM功率级搭配使用，形成半桥配置。通过TEC馈电的电流方向可以是正（冷却模式），也可以是负（加热模式）。

此外，DC2902A板的默认开关频率为2MHz，可以同步到施加到EN/SY输入引脚 (JP1:EN/SY) 的1.85MHz至3.25MHz外部时钟。最大TEC电流限值可通过电阻器进行编程设定，R7（冷却模式默认为1.5A；加热模式默认为-1.5A），最大TEC电压限值可通过电阻器R10编程设定（冷却模式默认为5V；加热模式默认为-4.8V）。其他特性包括用于TEC电压监控器的VTEC输出和用于TEC电流监控器的ITEC输出。

规范

  • 输入电压范围：2.7V至5.5V
  • 最大TEC电流冷却模式：1.5A
  • 最大TEC电流加热模式：–1.5A
  • 典型开关频率：2MHz
  • 典型效率冷却模式：86.6%，VIN=5V，ITEC=1.5A，2Ω负载
  • 典型效率加热模式：89.1%，VIN=5V，ITEC=-1.5A，2Ω负载

应用

  • TEC temperature control
  • Optical networking systems
  • Optical modules
  • LiDAR systems

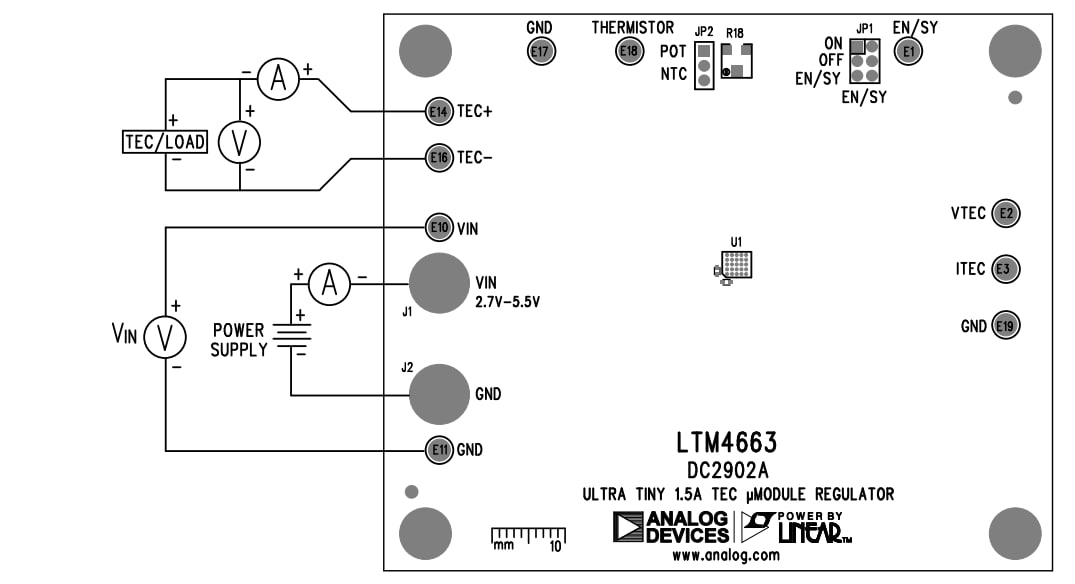

正确的测量设置

原理图 - Analog Devices Inc. LTM4663演示板DC2902A
