Analog Devices Inc. DC2966A演示电路
Analog Devices DC2966A演示电路显示在CFG [3:0] = 0000配置下运行的LTC3376 4通道可配置降压稳压器。这使得LTC3376可以作为四路降压运行，可能共有四个输出，每个输出容量均为3A。 默认情况下，1至4输出分别设置为5V、3.3V、2.5V和1.8V。
可以对输出进行单独启用、禁用或排序。默认情况下，各通道输入均独立，但可以将电路板配置为从公共输入为全部或某些通道供电。每个通道都有一个PGOOD LED指示灯，用于显示正在所需范围内调节其输出。开关操作使突发模式能够在低负载电流下进行高效率操作，但也可以强制为连续PWM模式以获得更确定的EMI。

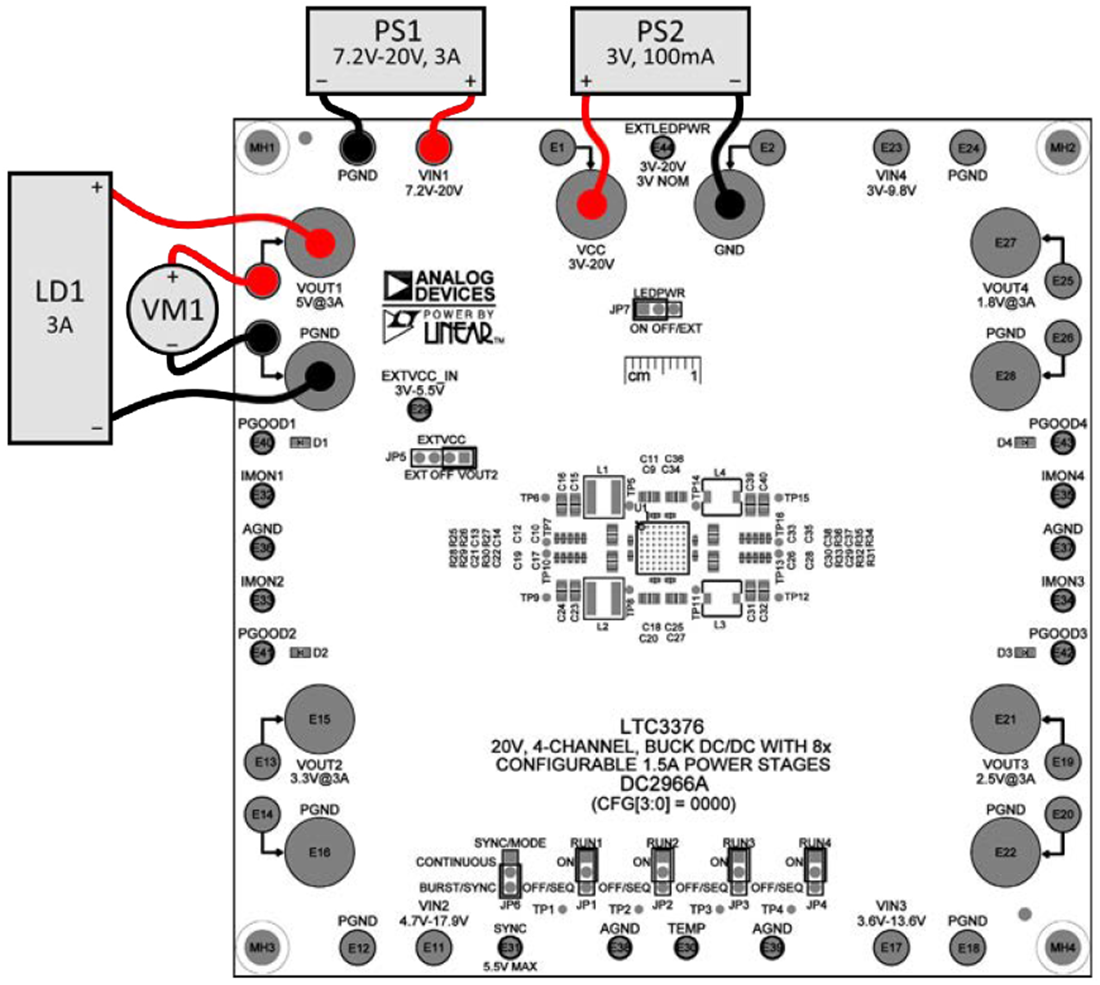

快速入门设置
发布日期: 2019-07-30
| 更新日期: 2024-03-04
