Analog Devices Inc. DC2973A演示板

Analog Devices Inc. DC2973A演示板是LTC3337原电池健康状态 (SOH) 监视器的评估平台。LTC3337集成了无限动态范围库仑计数器，具有可配置的峰值电流限制。LTC3337支持1.8V至5.5V输入电压、高达100mA的峰值电流以及100nA的静态电流。该产品可测量库仑计数、电压、温度和电池串联电阻 (BSR)，以量化电池的充电状态和健康状况。

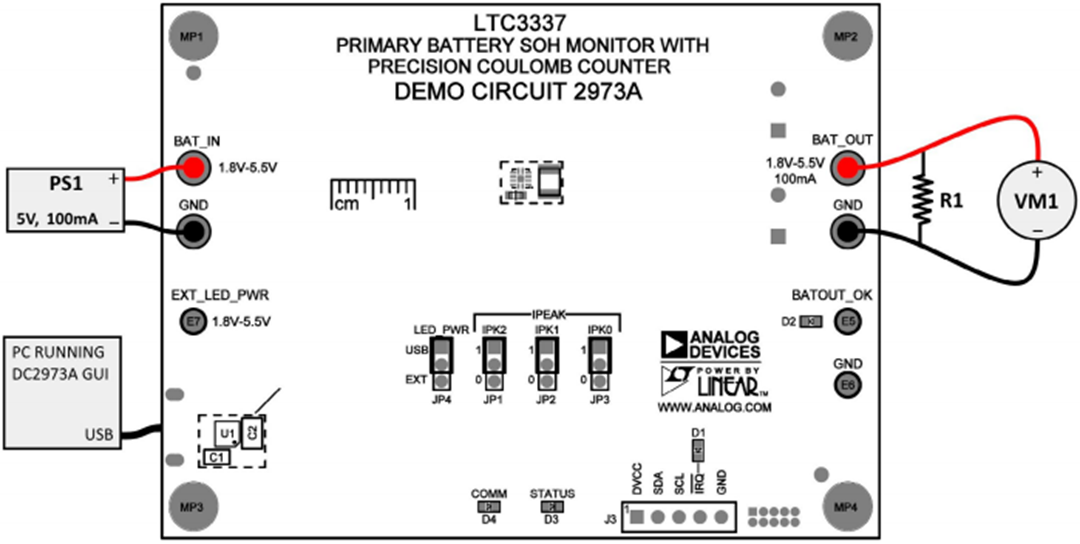

Analog Devices Inc. DC2973A展示了LTC3337最高功率配置下的简单布局。该电路可以简化到更低的I_PEAK电平。该演示板可通过micro USB电缆直接连接到PC，以运行GUI并配置简单的电池充电状态 (SOC) 监视器。该产品提供GUI的源代码，并可用作LTC3337固件开发的起点。

特性

预装TC3337原电池SOH监视器（LFCSP-12封装）
LTM2884 μModule®收发器
Microchip Technology SAMD21 Arm® Cortex®-M0+微控制器

Micro USB端口
测试柱，用于所有关键信号
输入电压范围：1.8V至5.5V
输出电流：100mA

软件

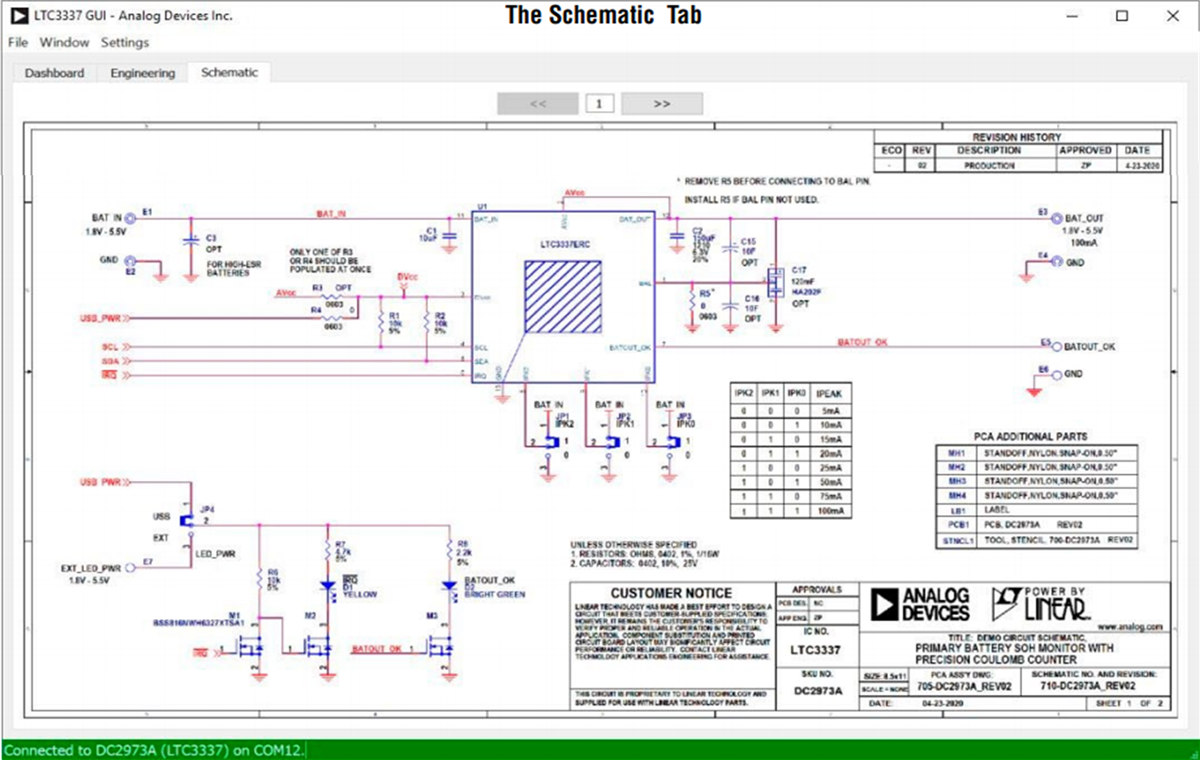

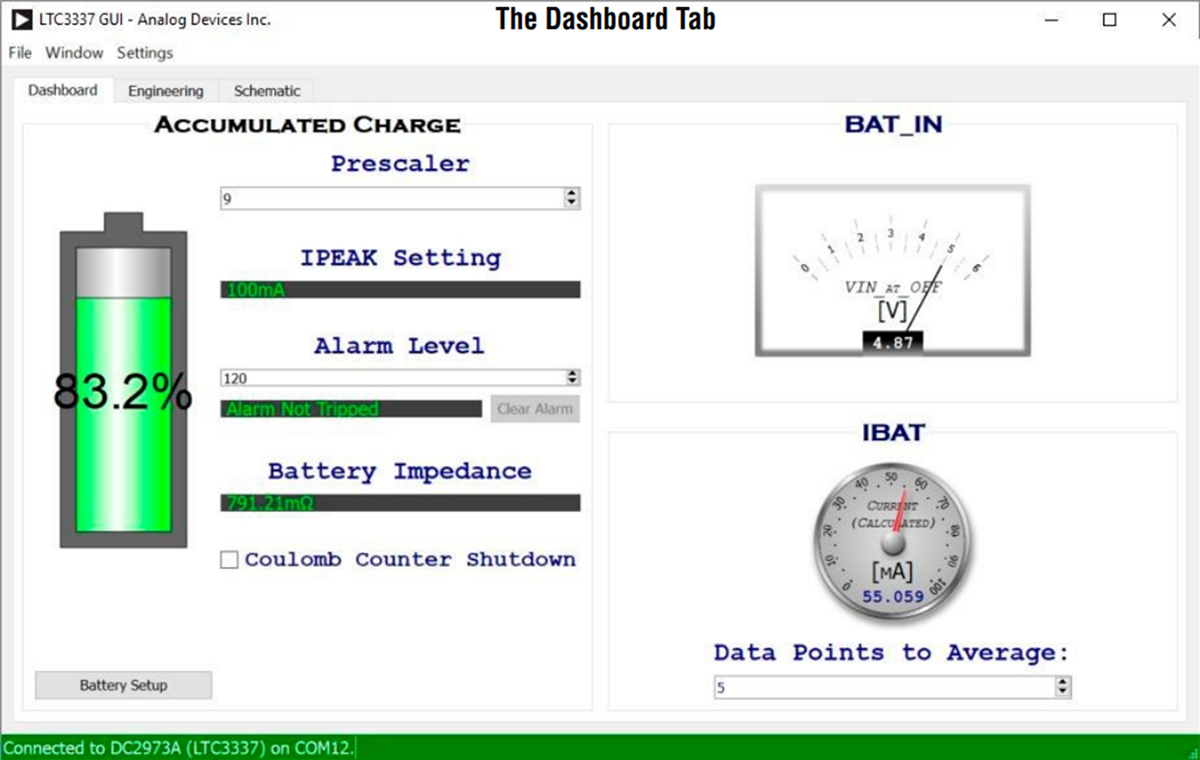

QuikEval软件提供一个GUI，使用户能够配置目标设备并查看其状态。该GUI分为Dashboard（仪表板）、Engineering（工程）和Schematic（原理图）三个选项卡。Dashboard（仪表板）选项卡以图形化方式表示了LTC 3337的核心功能。Engineering（工程）选项卡显示所有的寄存器，设计用于低级开发和调试用途。Schematic（原理图）选项卡显示原理图以供参考。
