Analog Devices Inc. 面向LTC3308A的DC2991A演示电路

Analog Devices DC2991A演示电路采用LTC3308A 5V、4A同步降压Silent Switcher®，用作2.0MHz、3.3V至1.2V 4A降压稳压器。LTC3308A支持0.5V至VIN 可调输出电压，工作频率范围为1MHz至3MHz。Analog Devices LTC3308A是一款紧凑、超低辐射、高效率和高速同步单片降压型开关稳压器。借助22ns的最短导通时间开关，可在高频下实现高VIN 至低VOUT 转换比。

DC2991A工作模式可用于突发、跳跃或强制连续 (FC) 模式。将JP1设置为FC/SYNC位置允许LTC3308A同步到1 MHz至3 MHz时钟频率与外部时钟同步时，LTC3308A可在强制连续模式下工作。DC2991A通过0Ω电阻器 (R9) 将RT连接到VIN，设置为固定的2MHz频率。通过移除R9并在R4位置设置适当的电阻器以获得所需的频率，可以轻松更改频率。DC2991A还设有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压来包含该EMI滤波器。

特性

  • 输入电压范围：2.25 V至5.5 V
  • 输出电压范围：1.183 V至1.217 V
  • 4 A最大输出电流
  • 开关频率范围：1MHz至3MHz
  • 顶部开关最短导通时间：22ns（典型值）
  • 顶部开关占空比：100%

应用

  • 光学网络、服务器和电信
  • 汽车、工业和通信
  • 分布式直流电源系统 (POL)
  • FPGA、ASIC和μP内核电源

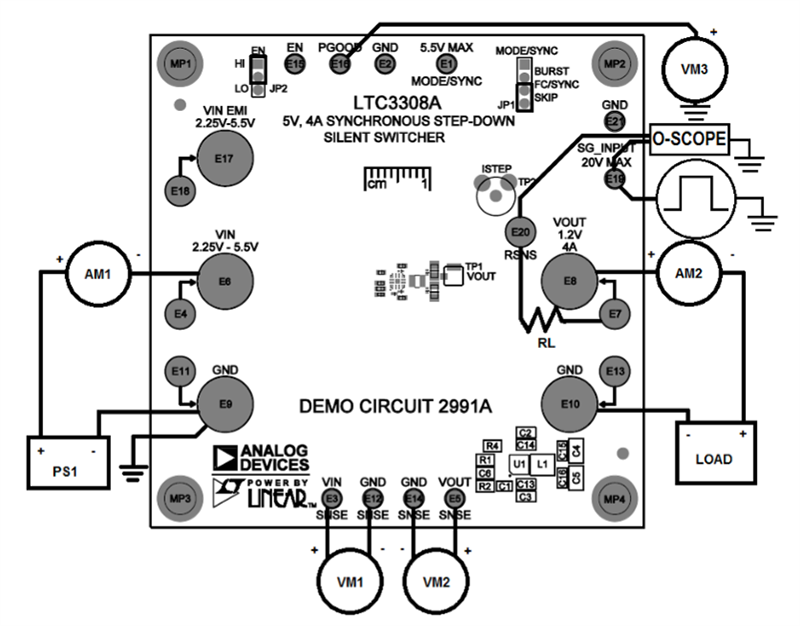

测试设置

位置电路 - Analog Devices Inc. 面向LTC3308A的DC2991A演示电路
