Analog Devices Inc. LTC3310S演示板DC3021A
Analog Devices Inc. LTC3310S演示板DC3021A提供经过验证的设计，用于评估LTC3310S同步降压Silent Switcher® 2。LTC3310S同步降压Silent Switcher® 2直流-直流转换器能够通过2.25V至5.5V输入电源提供高达10A输出电流。Silent Switcher 2架构与内部热环旁路电容器结合，可在高达5MHz开关频率下实现低EMI和高效率。
ADI DC3021A演示电路设置为在强制连续模式下运行，虽然开关频率为2MHz，但可以配置为脉冲跳跃模式和不同的开关频率。DC3021A还设有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。
规范
- 输入电压范围：2.25V至5.5V
- 电压范围VOUT：1.0V
- 输出电流：10A
- 开关频率范围：1.8MHz至2.2MHz
- 有源电压定位VOUT：1.7mV/A至3.1mV/A

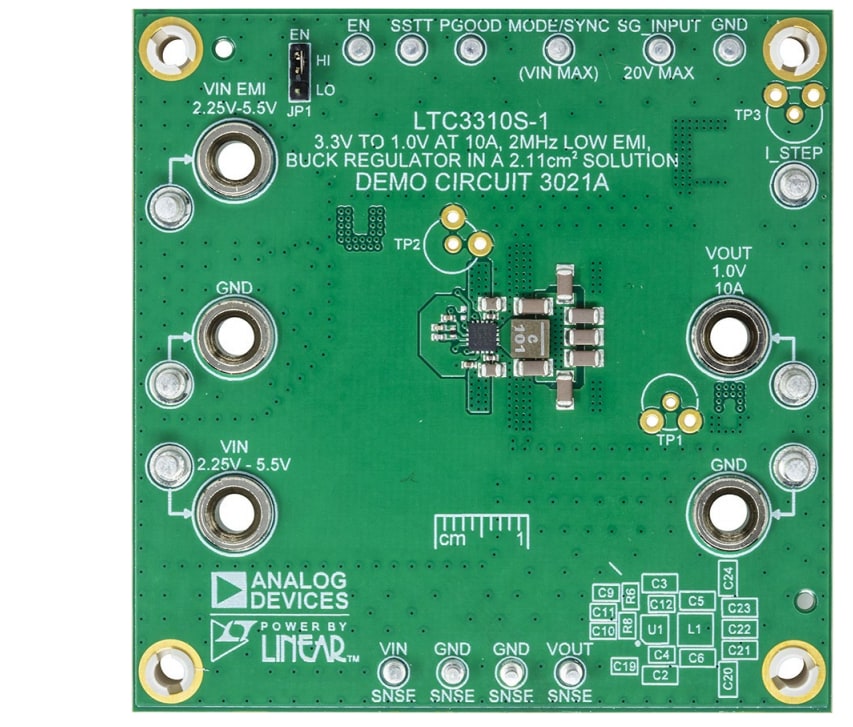

板布局
测试设置
发布日期: 2021-04-08
| 更新日期: 2022-03-11
