Analog Devices Inc. LTC6812-1演示板DC3036A
Analog Devices Inc. LTC6812-1演示板DC3036A是用于LTC6812-1 15节电池堆栈监控器的评估平台。LTC6812-1最多测量15节串联电池，总测量误差小于2.2mV。池测量范围为0V至5V，因此LTC6812-1适用于大多数电池化学。多个LTC6812-1器件可串联，对较长的高压电池串同时进行电池监控。LTC6812-1内置2线隔离串行接口 (isoSPI™)，可进行高速射抑制远距离通信。
The Analog Devices Inc. LTC6812-1演示板DC3036A预装有LTC6812-1，采用64引脚eLQFP封装。可通过isoSPI连接多个电路板，以监控堆栈中的长串联电池。DC3036A演示板还具有可逆isoSPI，可实现冗余通信路径。PCB、元件和DuraClik连接器针对低EMI易感性和辐射进行了优化。
DC3036A可通过连接Linduino® One Board与DC2792B双isoSPI主板与PC进行 Linduino® One Board是一个Arduino兼容平台，提供 示例代码，演示如何控制LTC6812-1 15节电池堆栈监控器。DC2026提供与PC的隔离式USB连接、内置SPI MISO线路上拉，以便正确连接电池堆栈监控串行数据输出，并提供简单的带状电缆连接，用于通过DC2792B 14引脚QuikEval™ J1连接器进行SPI通信。DC2792B配套板设有两个SPI-isoSPI通道，用于可逆操作。
特性
- 电源电压：16.0V至75.0V V+；50.0V（典型值）
- 最低V+至C15电压：-0.3V
- 最大V+至C10电压：40.0V
- 最小C11电压：2.5V
- 最小C6电压：1.0V
- 电源电压：4.5V至5.5V VREG ； 5.0V（典型值）
- 一次基准电压：3.0V至3.3V VREF1 ，无负载；3.0V典型值
- 二次基准电压：2.992V至3.008V VREF22，5k负载至V-；2.0V典型值
- 电压：1.9V至2.1V VBIAS IBIAS，就绪/活动状态； 2.0V典型值
- 0.0V至5.0V CPIN输入范围
- 最大电池数： 15

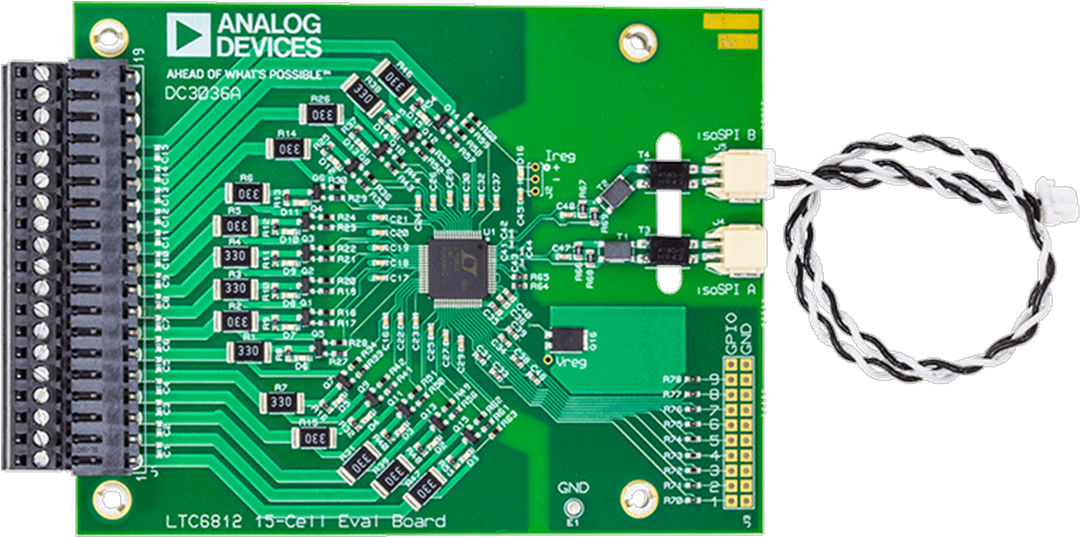

板布局

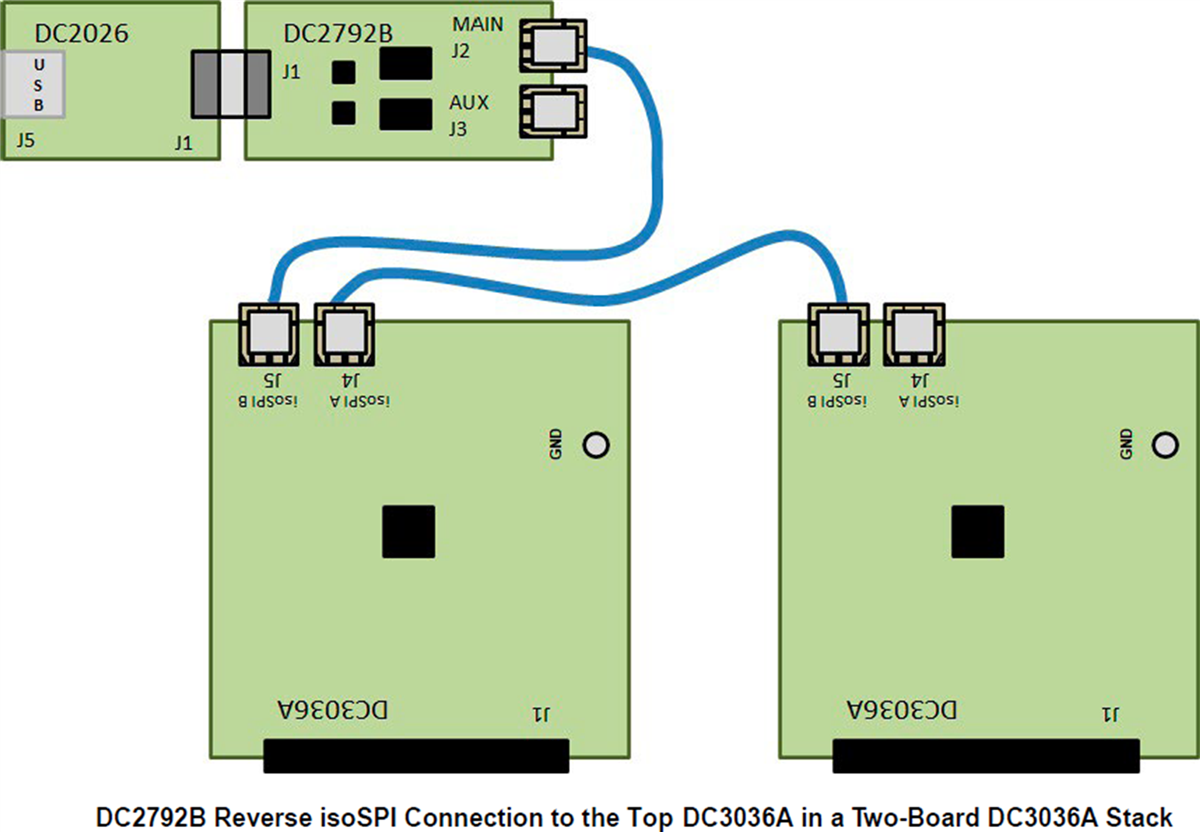

设置示例
