Analog Devices Inc. LTC3310演示板DC3043A
Analog Devices Inc. LTC3310演示板DC3043A用于评估LTC3310同步降压Silent Switcher® 2。LTC3310S同步降压Silent Switcher® 2直流-直流转换器能够通过2.25V至5.5V输入电源提供高达10A输出电流。Silent Switcher 2架构与内部热环旁路电容器结合，可在高达5MHz开关频率下实现低EMI和高效率。
ADI DC3043A演示板设置为在强制连续模式下运行，开关频率为2MHz。该板可配置为脉冲跳跃模式和不同开关频率。RT连接到VIN，这样即可将MODE/SYNC引脚设置为输入，允许LTC3310-1通过外部时钟同步。连接MODE/SYNC引脚和VIN可以将模式设为脉冲跳跃模式，连接MODE/SYNC引脚和GND可将模式设为强制连续模式。DC3043A还设有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。
特性
- 输入电源电压范围：2.25V至5.5V
- 开关频率：2MHz
- EMI滤波器

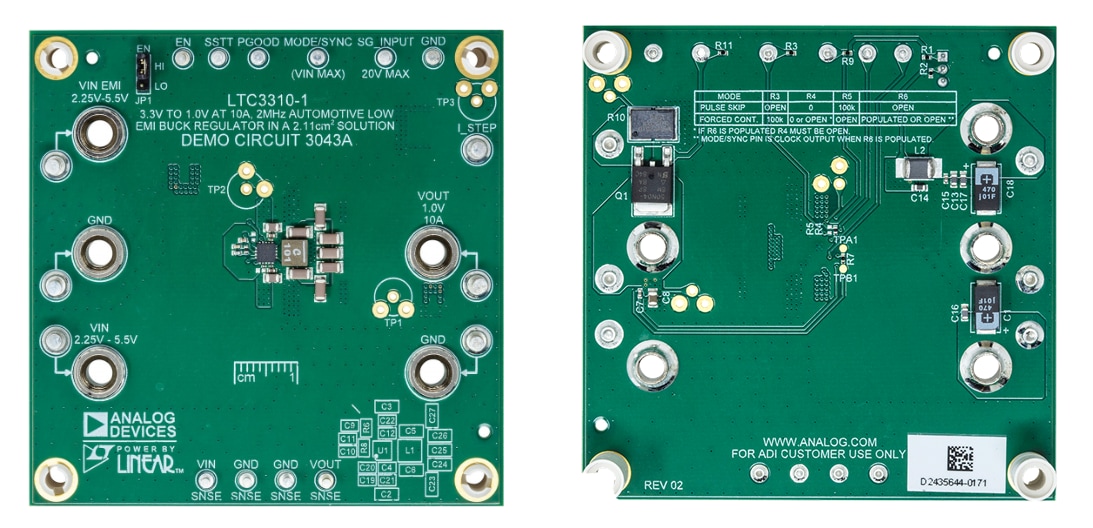

前后概览
测试设置
