Analog Devices Inc. LT3942演示板DC3103A
Analog Devices Inc. LT3942演示板DC3103A是一款用于LT3942同步降压-升压转换器和LED驱动器的评估平台。LT3942在输入电压高于、低于或等于输出电压的情况下，最高可将LED灯串电流调节至34V。专有的峰值降压/峰值升压电流模式控制方案支持可调节和可同步的300kHz至2MHz固定频率运行方式，或支持可降低EMI的内部25%三角扩频运行方式。LT3942具有3V至36V输入和0V至36V输出，并支持在操作区域之间的无缝低噪声转换，是汽车、工业和电池供电系统中LED驱动器应用的理想选择。
Analog Devices Inc . DC3103A演示板设有预先安装的LT3942，采用QFN-28封装。该演示板设有示例应用电路，输出电压设置为12V，当输入电压介于7V和36V之间时，可提供高达1A电流。该演示板继续以低至3V的输入电压工作，并降低了输出功率。DC3103A预先配置为2MHz开关频率，禁用扩频调制 (SSFM)。启用后，SSFM可调节LT3942的开关频率（2MHz至2.5MHz），以提高EMI性能。
该板设计在PVIN和PVOUT引脚附近放置陶瓷电容器，形成紧凑的高频热环。SMD盘可用于在DC3103A的输入和输出上安装的可选铁氧体磁珠EMI滤波器。这些滤波器与适当的电路板布局和SSFM结合，可有效降低辐射和传导EMI。
特性
- 预先安装的LT3942，采用QFN-28封装
- 输入电压范围 (VIN)：3V至36V
- 开关频率 (fSW)
- SSFM关：2MHz
- SSFM开：2MHz至2.5MHz
- 输出电压 (VOUT)：12V
- 典型效率：89%
- 用户可选模式
- 关键信号测试点

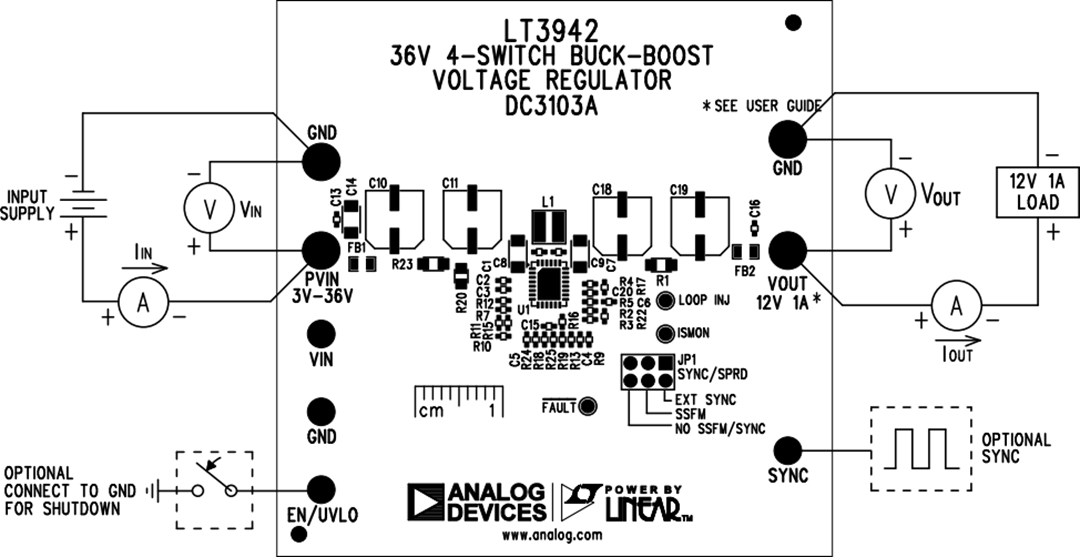

测试设置
发布日期: 2021-07-13
| 更新日期: 2022-03-11
