Analog Devices Inc. DC3117A/DC3137A LT4322演示电路
Analog Devices DC3117A/DC3137A LT4322演示电路采用adi eval-ltc4286-a1z浮动高压有源LT4322控制器整流器，适合用于需要高压线路整流 (DC输出高达170V) 的应用。虽然选择为组件在60Hz频率下优化性能，但LT4322的工作频率高达100kHz。
Analog Devices LT4322驱动N沟道MOSFET以半波整流工作，功能类似于二极管，但其耗散功率低得多。该拓扑缓解热限制并增加了可用的输出电压。N沟道拓扑与P沟道拓扑相比，具有多种优势，包括更低的RDS (ON) 、更小的占位面积、更低的成本以及更广泛的MOSFET选择。
仅需几个基本的组件即可将LT4322用作半波整流器：单N沟道MOSFET (M1)、一个储存器电容器 (C1B)、一个滤波电容器(C2)、一个栅极电容器 (CG1) 以及一个用于峰值到峰值输入电压超过60V应用的N沟通耗尽模式MOSFET (M2)。
特性
- 用于LT4322的全功能评估板
- 高压半波整流
- AC二极管替代品
必要设备
- 交流电源
- 电压表
- 恒流或电阻性负载
- 示波器
其他资源

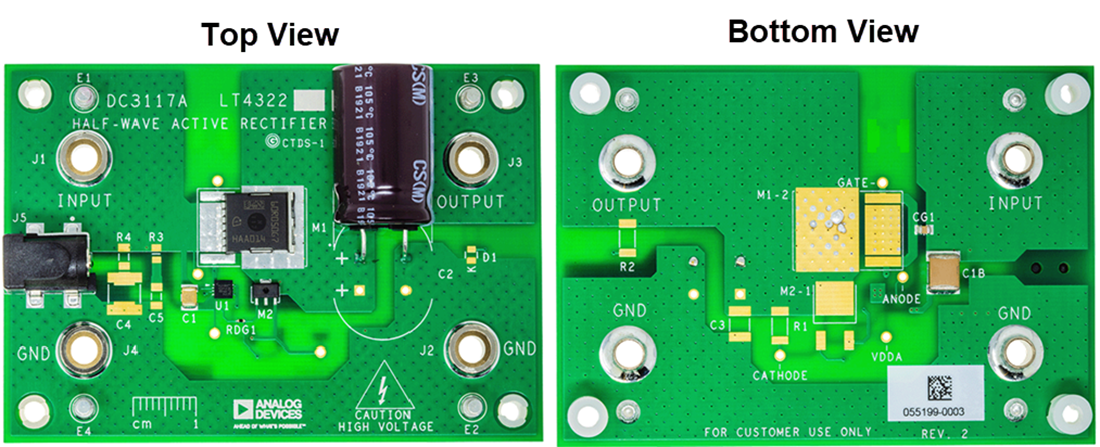

DC3117A板布局
DC3137A板布局
发布日期: 2023-05-03
| 更新日期: 2023-05-04
