Analog Devices Inc. DC3123A演示电路
Analog Devices Inc. DC3123A演示电路采用LTC3315A双路5V、2A同步降压直流/直流稳压器，工作频率为2MHz。一个稳压器提供1.2V输出，另一个稳压器提供1.8V电压，两者负载均高达2A。LTC3315A稳压器支持0.5V至VIN可调输出电压和1MHz至3MHz工作频率。DC3123A演示电路的工作模式可选择为突发模式、跳跃模式或强制连续 (FC) 模式。将JP1设置为FC/SYNC位置允许LTC3315A稳压器同步到1MHz至3MHz时钟频率。与外部时钟同步时，LTC3315A稳压器可在强制连续 (FC) 模式下工作。
特性
- 输入电源电压范围 (VIN)：2.25V至5.5V
- 内部振荡器频率 (fSW)：1.9MHz至2.1MHz
- 顶部开关导通时间：25ns
- VOUT1：1.2V
- VOUT2：1.8V

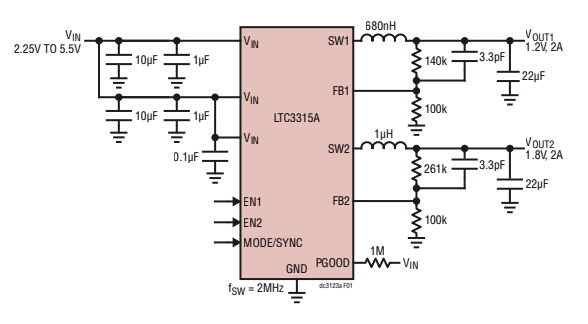

典型应用电路
性能图表
发布日期: 2022-02-10
| 更新日期: 2022-03-11
