Analog Devices Inc. DC3151A LTC7811演示电路
Analog Devices Inc. DC3151A LTC7811演示电路是一款非同步升压、双路同步降压电源（采用LTC7811）。该演示电路设计用于由升压9.5V输出提供的两个降压输出（5V/10A、3.3V/7A）。这些降压输出可以在4.5V至36V宽输入电压范围内保持稳压，适合用于汽车或其他电池供电应用。另外，该演示电路采用即用型布局，主降压电路元件则安装在¾" x 1½"区域，而主升压电路区域则为¾" x 1¾"。LTC7811采用40引脚裸露焊盘QFN封装形式。
Analog Devices Inc. DC3151A主要特性包括电源轨跟踪（仅限降压通道）、用于偏置的内部5V线性稳压器，以及用于每路输出的独立RUN引脚。它还包括一个PGOOD信号（仅限CH1）、一个电池监视器和一个模式选择器，支持转换器在CCM、脉冲跳跃或突发模式下运行。启用扩频模式 (SSM) 可改善EMI。还可以与外部时钟同步。

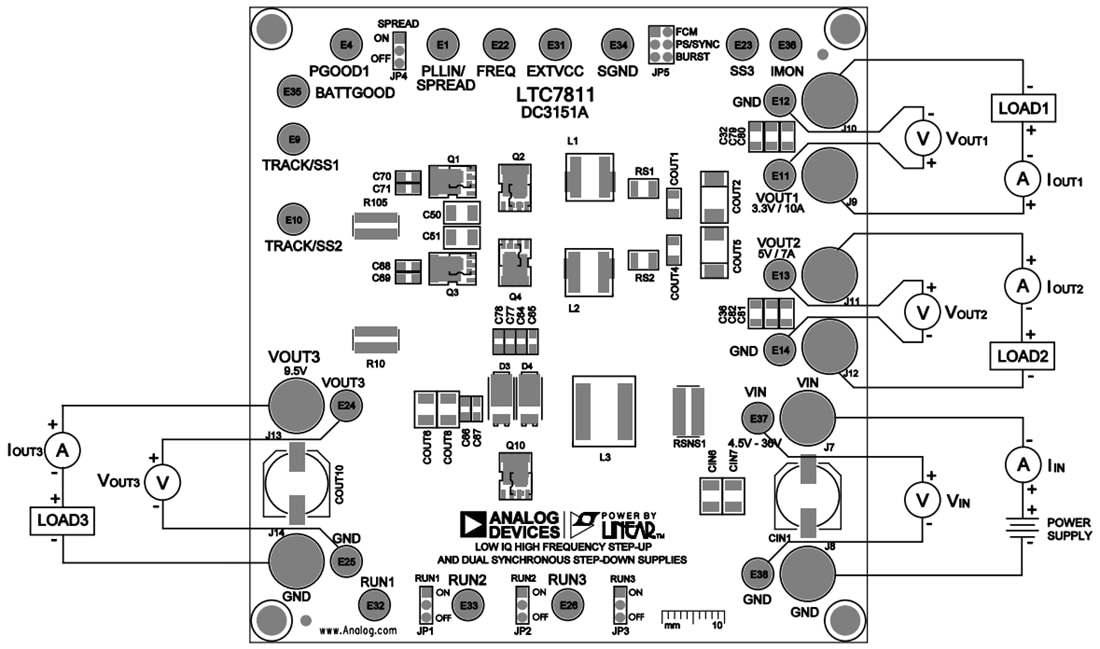

测试设置
