Analog Devices Inc. LTM4659用DC3248A评估板
Analog Devices DC3248A评估板电路采用LTM4659高效10A降压电源μModule®稳压器。输入电压范围为2.25V至5.5V，输出电压范围为0.5V至VIN 。对于特定VIN 、VOUT 、频率和散热条件，可能需要降额。DC3248A评估板设有SSTT引脚，可让用户对输出跟踪和软启动周期进行编程，同时监控裸片温度。
MODE/SYNC引脚可将开关频率同步至外部时钟，既能作为时钟输出，也可用于设置PWM模式，支持与1MHz至2.6MHz之间的外部时钟同步。脉冲宽度调制（PWM）工作模式包括强制连续模式（FCM，用于低噪声）或脉冲跳跃模式（PSM，用于在轻负载下实现高效率）。LTM4659在同步期间默认为FCM，而当FREQ和MODE/SYNC引脚连接到VIN 时，则在PSM模式下运行。
LTM4659采用外部补偿。用户可以调整补偿电路，以确保环路稳定，实现所需的瞬态性能。对于需要超过10A电流的输出负载，可以并联多个LTM4659s以异相运行，以提供更高的输出电流，而不会增加输入和输出电压纹波。在操作或修改Analog Devices DC3248A评估板之前，须先阅读LTM4659数据手册和本评估板手册。
特性
- 微型表面贴装4mm×4mm×1.43mm LGA封装
- Silent Switcher® 2架构
- 超低电磁干扰（EMI）噪声
必要设备
- 一个0 V至30 V DC、20 A电源
- 具有20A灌电流能力的电子负载
- 四个数字万用表 (DMM)

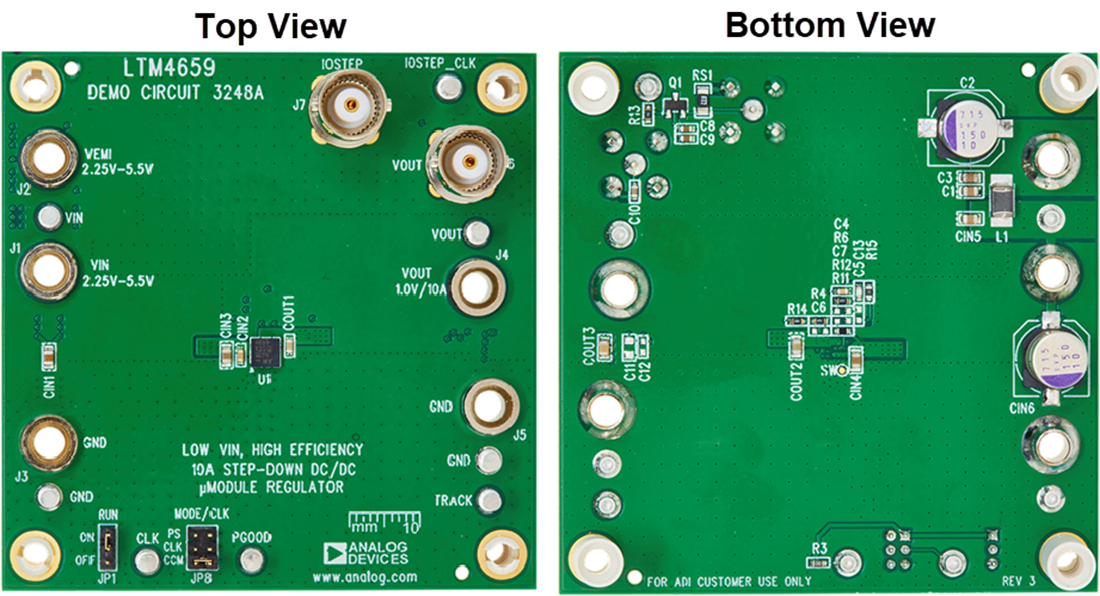

板布局
