Analog Devices Inc. EV-AD4020REFDGNZ参考设计板
Analog Devices Inc. EV-AD4020REFDGNZ参考设计板集成了独特的ADI可编程增益仪表放大器 (PGIA)。EV-AD4020-REF-DGNZ针对20位精度进行了优化，可提供出色的线性度。该电路板具有±2ppm的典型积分非线性 (INL)、低失调/增益、误差漂移和可跟踪噪声。此外，该参考电路板针对所有增益选项、在1.8MSPS全速下具有失真（超过-115dB）性能。
该参考设计板包含一个20位、1.8MSPS、逐次逼近寄存器 (SAR) 模数转换器 (ADC)、一个5V基准电压源、一个基准电压缓冲器和板载电源电路。EV-AD4020-REF-DGNZ非常适合用于高端数据采集仪器以及通常需要高输入阻抗的自动测试设备应用。
EV-AD4020-REF-DGNZ板与ADI EVAL-SDPCH1Z系统演示平台 (SDP-H1) 控制器板兼容，并通过120引脚连接器与SDP-H1控制器板连接。
EV-AD4020-REF-DGNZ板与ADI EVAL-SDPCH1Z系统演示平台 (SDP-H1) 控制器板兼容，并通过120引脚连接器与SDP-H1控制器板连接。
特性
- 20位、高精度数据采集参考设计板
- 多功能模拟信号调理电路
- 片上基准电压源、基准电压源缓冲器和ADC驱动器
- 用于时域和频域控制和数据分析的PC软件，包括INL和DNL功能
- 软件可编程增益选项（1、2、5和10）
- 单端和全差分双极输入范围：±10V至±1V
- 有源滤波和过量程选项
- 平均能力（900kSPS时为102dB）
- 与SDP-H1控制器板兼容
套件内容
- EV-AD4020-REF-DGNZ参考设计板
- 12V墙式适配器电源
- 标准USB A转Mini B USB电缆
必要设备
- SDP-H1控制器板
- 高精度信号源
- 电缆（SMA输入至评估板）
- 运行Windows®操作系统的PC
- 适用于20位测试的带通滤波器（基于信号频率的值）

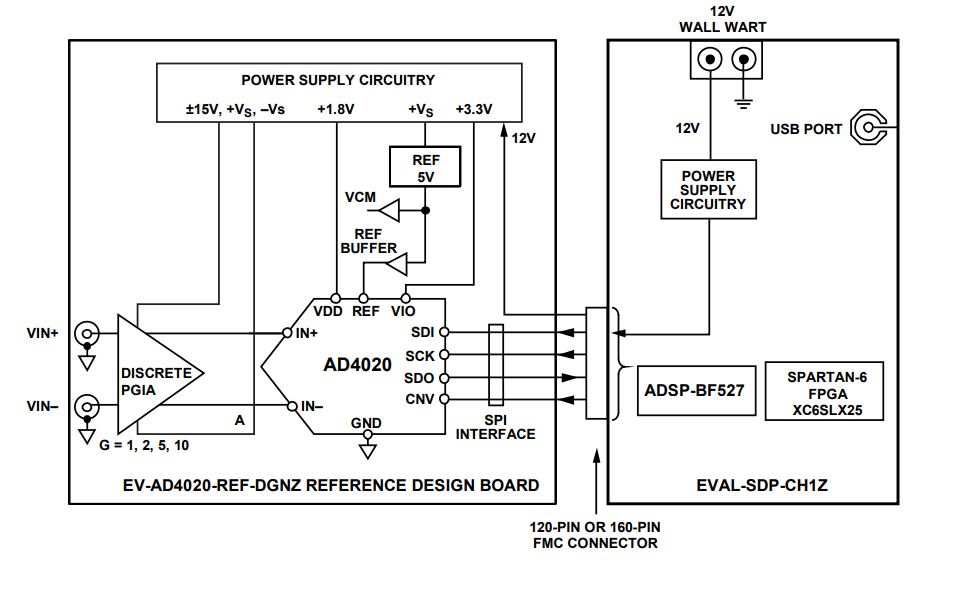

简化评估板框图

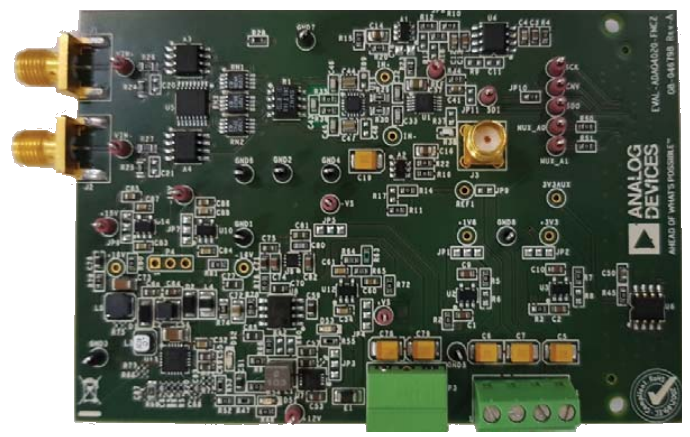

板布局
