Analog Devices Inc. EV-ADF4030SD1Z 评估板
Analog Devices EV-ADF4030SD1Z评估板用于评估ADF4030 10通道精密同步器的性能。这些板 必须通过Arduino连接器P5、P17、P18及P16连接到SDP K1控制器板。 多个EV-ADF4030SD1Z评估板可以通过Arduino连接器堆叠到SDP-K1控制器板上。EV-ADF4030SD1Z评估板使用Twinax和SMA连接器，可访问十条ADF4030 BSYNC双向I/O线。这些评估板用于5G定时传输、高精度同步、自动测试设备 (ATE) 引脚电子设备和相控阵列雷达应用。
特性
- EV-ADF4030SD1Z评估板包括ADF4030 10通道精密同步器、Arduino接口和稳压器
- 允许以多种方式为ADF4030提供参考时钟
- SDP-K1控制器板是PC与评估板之间的接口
- 来自信号生成器的单端信号
- 来自其他设备的差分或额外的ADF4030同步器
- 使用Twinax和SMA连接器访问10条ADF4030 BSYNC双向I/O线路
- 便于使用内插器板可将ADF4030时钟与示波器或其他电路板连接起来
- 最多可使用Arduino连接器堆叠16块EV-ADF4030SD1Z板
- 基于Windows®的软件可在电脑上控制所有ADF4030功能
- 需要的设备：
- 基于Windows的PC，配有USB 2.0端口，用于评估软件
- 参考时钟源
- 带SMA电缆的示波器（选配）
- 所需软件
- ACE软件和1.30或更高版本
- ADF4030插件和1.2024.26400-dev0030或更高版本
应用
- 5G定时传输高精度同步
- 自动测试设备 (ATE) 引脚电子设备
- 相控阵雷达
套件内容
- EV-ADF4030SD1Z 评估板
- 内插器板
- 1个SDK-K1控制器套件
- 1个12V和24W AC/DC外置壁挂式（二级）适配器
- 1条Twinax电缆

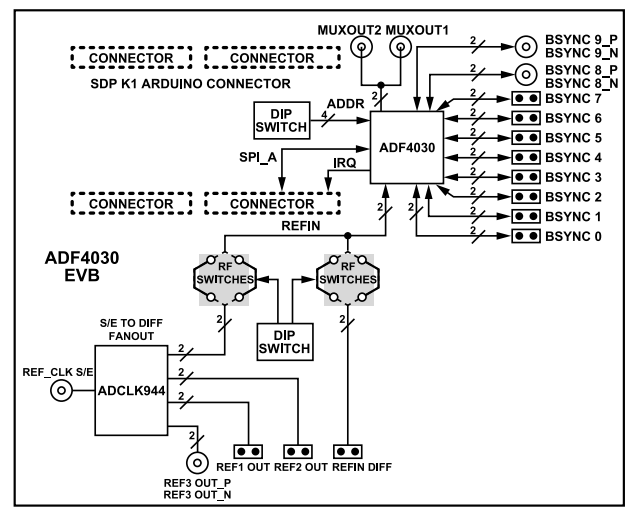

框图
