Analog Devices Inc. EV-ADG7421FEBZ评估板
Analog Devices Inc. EV-ADG7421FEBZ评估板有助于评估ADG7421F双通道单刀单掷开关。ADG7421F双通道单刀单掷开关在源引脚上具有过压保护、断电保护和过压检测功能。
ADG7421F焊接在ADI EV-ADG7421FEBZ评估板的中心，设有双线螺丝端子，连接各源极引脚和漏极引脚。三个螺丝端子用于为器件供电。第四个端子用于提供用户定义的数字电压，为LED供电，该LED安装后可对开关的故障状态进行视觉指示。
特性
- 电源电压
- 双电源：±1.8V至±2.5V
- 单电源：1.8V至5.5V
- 防止源引脚上过电压
- 信号电压高达-60V和+60V
- LED，用于可见的过压指示
- 兼容1.8V逻辑的并行接口
必要设备
- 直流电压源
- ±2.5V（双电源）
- 单电源：5V
- 可选数字电压源：5V
- 模拟信号源
- 测量电压的方法，如数字万用表 (DMM)

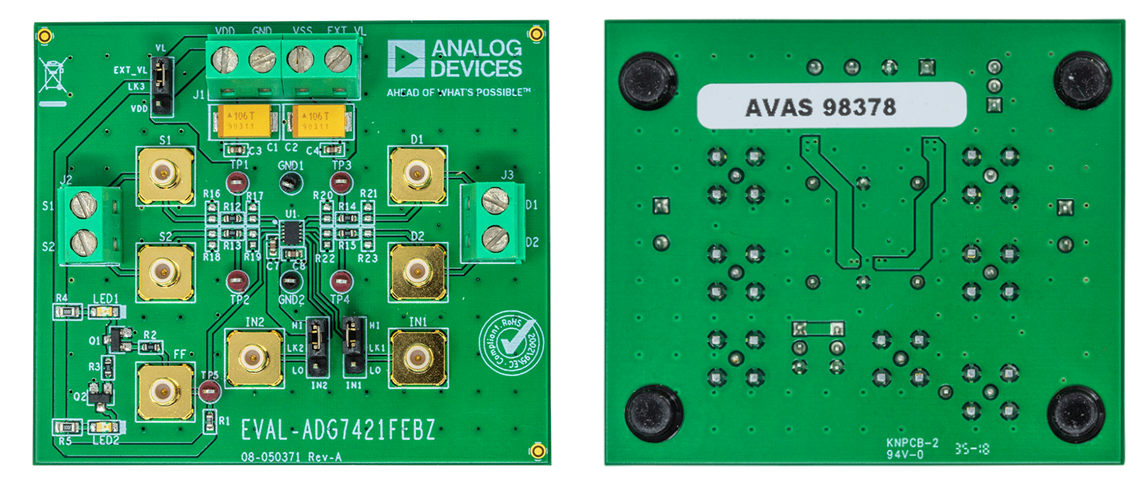

前后视图
设置
