Analog Devices Inc. EVAL-AD3530RARDZ 评估板

Analog Devices EVAL-AD3530RARDZ评估板基于AD3530/AD3530R 16位、8通道、电压输出数模转换器 (DAC)。EVAL-AD3530RARDZ可以快速制作AD3530/AD3530R电路原型，缩短设计时间。AD3530/AD3530R采用2.7V至5.5V单电源供电。AD3530/AD3530R包含内部2.5V基准电压源，提供2.5V或5V输出电压。EVAL-AD3530RARDZ还包括一个额外的板载ADR4525电压基准。

借助系统演示平台 (SDP-K1) 板，ADI EVAL-AD3530RARDZ能够连接到电脑的USB端口。另外还提供外设模块接口 (PMOD) 连接，无需SDP-K1板即可将微控制器连接到评估板。当通过PMOD连接使用微控制器时，必须将SDP-K1板断开，并且用户不得运行 ACE软件。

EVAL-AD3530RARDZ与SDP-K1板兼容，可单独购买。

特性

  • 用于 AD3530/AD3530R 的全功能评估板
  • 多种链接选择
  • PC控制（搭配SDP板使用时）

应用

  • 光收发器
  • 测试与测量
  • 工业自动化
  • 数据采集系统

必要设备

  • EVAL-SDP-CK1Z (SDP-K1) 板（须单独购买）
  • 软件
    • 带有EVAL-AD3530RARDZ插件的ACE软件
    • 用于EVAL-AD3530RARDZ的SDP-K1固件（包含在插件中）

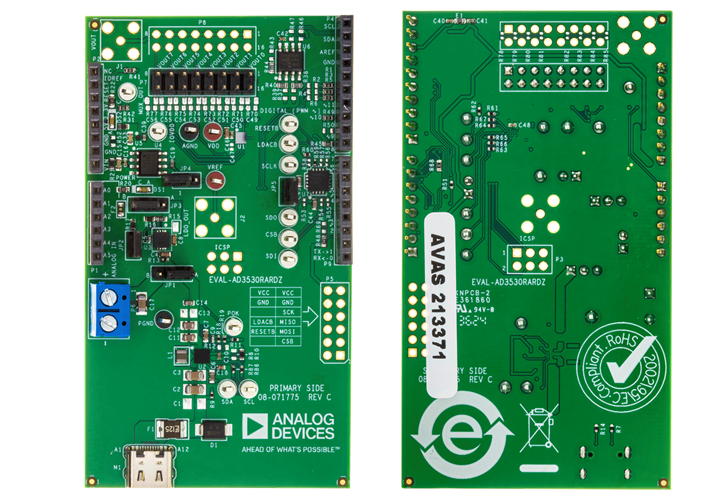

布局

Analog Devices Inc. EVAL-AD3530RARDZ 评估板
发布日期: 2025-03-14 | 更新日期: 2025-03-26
