Analog Devices Inc. EVAL-AD4080ARDZ 评估板
ADI EVAL-AD4080ARDZ评估板可快速轻松地评估AD4080/AD4081/AD4084模数转换器（ADC）的性能和功能。EVAL-AD4080ARDZ评估板旨在展示AD4080/AD4081/AD4084在ACE软件环境中的性能。
EVAL-AD4080ARDZ评估板专为系统演示平台（SDP-K1）板设计，以促进与AD4080/AD4081/AD4084之间的通信，实现ADC配置和数据捕获。SDP-K1控制器板还提供了与主机PC和ACE软件插件的通信链路。EVAL-AD4080ARDZ评估板的主要控制器板是SDP-K1。EVAL-AD4080ARDZ评估板符合Arduino Uno Shield的机械和电气标准，可与SDP-K1通过接口进行连接。
ADI EVAL-AD4080ARDZ评估解决方案包括用于设备配置和ADC数据捕获的AD4080/AD4081/AD4084工业输入输出（IIO）固件应用程序驱动程序。它还包括用于性能评估的AD4080/AD4081/AD4084 ACE插件图形界面（GUI）。
特性
- AD4080/AD4081/AD4084 ADC的全功能评估板，配有电源解决方案
- 通过板上的SMA连接器可使用单差分通道和共模输入
- 分析 | 控制 | 评估（ACE）软件插件可用于器件配置、数据捕获和性能评估
- 灵活的模拟前端（两级）
- 使用SDP-K1演示平台（EVAL-SDP-CK1Z）即可获得开箱即用评估体验
- 板载低噪声电源解决方案和3.0V精准基准电压
- 板载时钟生成电路，通过ACE软件进行采样频率选择
- 与Arduino Uno外形尺寸（Rev3外形尺寸）兼容
应用
- 数字成像
- 细胞分析
- 光谱
- 自动化测试设备
- 高速数据采集
- 数字控制回路，环路中的硬件
- 电能质量分析
- 源测量单元
- 电子和X射线显微镜
- 雷达液位测量
- 无损测试
- 预测性维护和结构健康
必要设备
- 运行Windows 10操作系统或更高版本的个人电脑
- EVAL-SDP-CK1Z 数字主机控制器板和配套USB电缆
- 差分精密信号源（推荐使用 ADMX1001B 精密信号源）
- 7VDC 至12VDC 电源（评估套件附带12V AC/DC壁面安装适配器）
- 两根超小型（A版）SMA对SMA电缆，用于将差分信号源与评估板连接起来

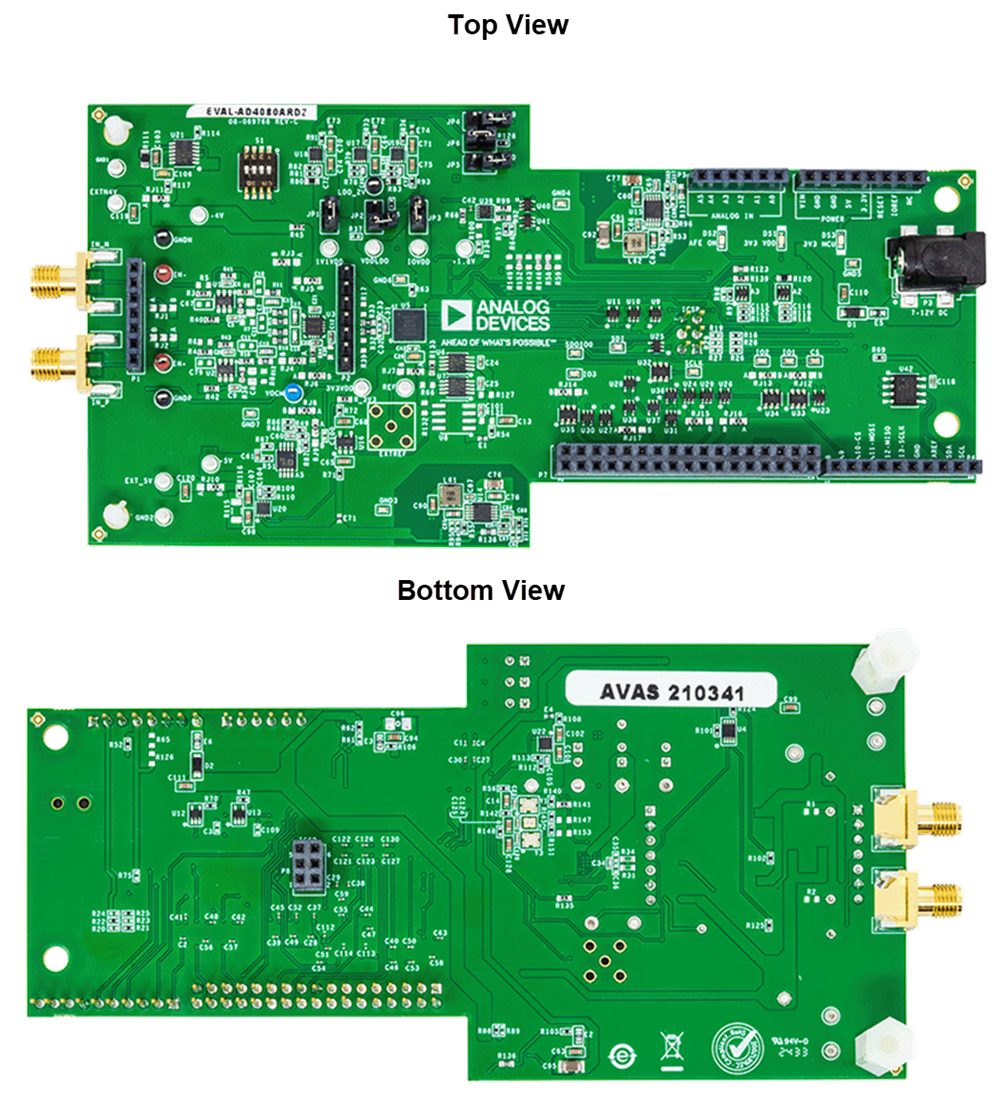

板布局
