Analog Devices Inc. 适用于 EVAL-AD7192ASDZ 的 AD7192 评估套件
Analog Devices EVAL-AD7192ASDZ评估套件采用AD7192 4.8kHz超低噪声24位Σ-Δ(Σ – Δ) 模数转换器。由于芯片上的低噪声增益级，小振幅信号可以直接连接到ADC。内部时钟选项为低BW要求提供紧凑型解决方案。Analog Devices AD7192 ACE插件完全配置AD7192器件寄存器功能，并通过波形图、直方图和相关噪声分析提供直流时域分析，以评估ADC性能。
套件内容
- EVAL-AD4857FMCZ 评估板
- 包含系统板启动软件和Linux 操作系统的微型SD存储卡（带适配器）
必要设备
- EVAL-AD7192ASDZ 评估板
- 运行Windows的PC，安装有USB2.0端口和软件
- 控制器电路板
- 选项A： EVAL-SDP-CK1Z 和USB-C™电缆
- 选项B： EVAL-SDP-CB1Z 和Micro-USB电缆
应用
- PLC/DCS 模拟输入模块
- 数据采集
- 应变计传感器
- 压力测量
- 温度测量
- 流量测量
- 电子秤
- 色谱
- 医疗与科学仪表

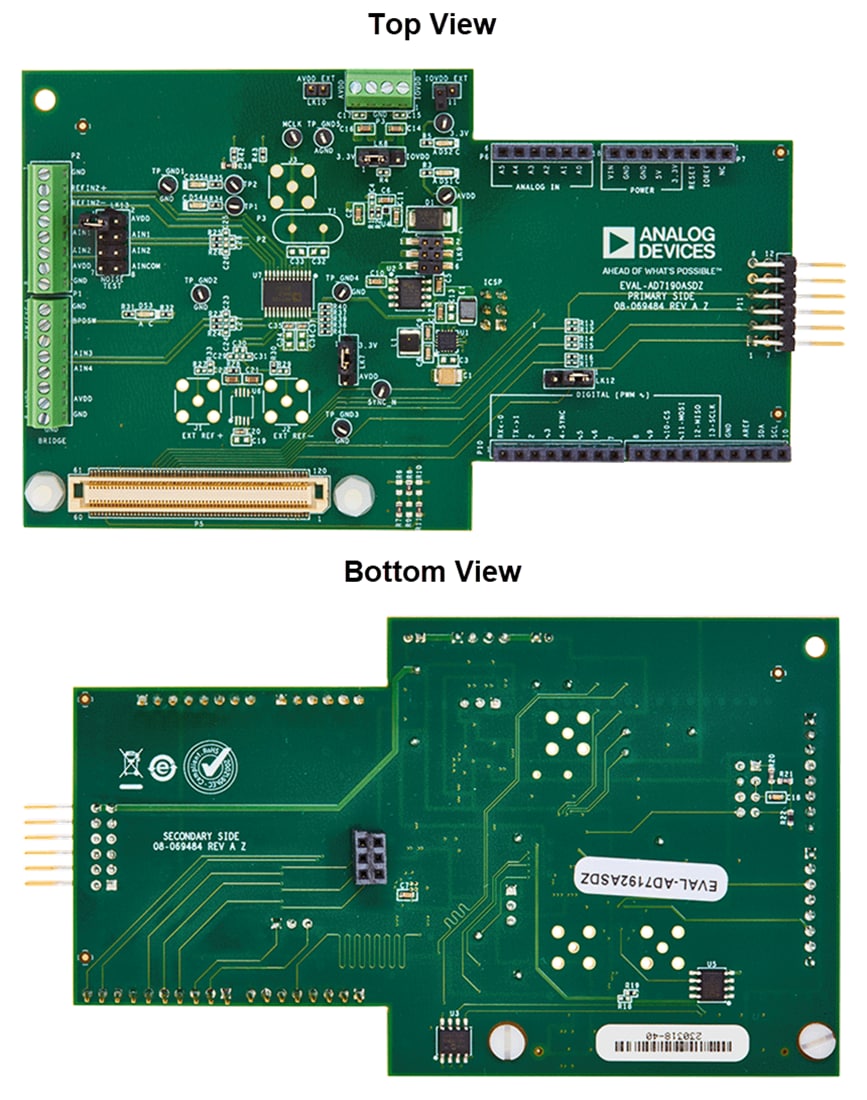

板布局
发布日期: 2024-10-09
| 更新日期: 2024-10-23
