Analog Devices Inc. EVAL-AD9213 ADC评估板
Analog Devices Inc. EVAL-AD9213 ADC评估板支持AD9213的10Gsps和6Gsps型号。AD9213是一款单通道、12位、10.25GSPS射频模数转换器 (ADC)，具有6.5GHz输入带宽。AD9213-10GEBZ支持10Gsps AD9213 GSPS射频ADC，AD9213-6GEBZ支持6Gsps AD9213 GSPS射频ADC。
EVAL-AD9213评估设计提供在各种模式和配置下运行该ADC所需的全部支持电路。该评估板设计为可直接与ADS8-V1EBZ基于FPGA的数据捕获卡直接连接，允许用户下载捕获的数据进行分析。可使用ACE软件包进行器件控制和后续数据分析。
特性
- 适用于AD9213器件系列的全功能评估板
- 宽带平衡-不平衡转换器驱动输入
- 通过ACE实现器件控制和分析的单软件接口
- 无需外部电源。采用ADS8-V1EBZ FPGA数据捕获卡上FMC+连接器的12V-1A和3.3V-3A电源供电
必要设备
- 信号发生器
- 模拟信号源
- 模拟时钟源
- 参考时钟源
- 运行Windows®的PC
- 用于连接PC的USB端口和电缆
- AD9213评估板
- AD9213稳压器板（为ADC板供电）
- ADS8-V1EBZ基于FPGA的数据捕获板，带电源
正面和背面布局

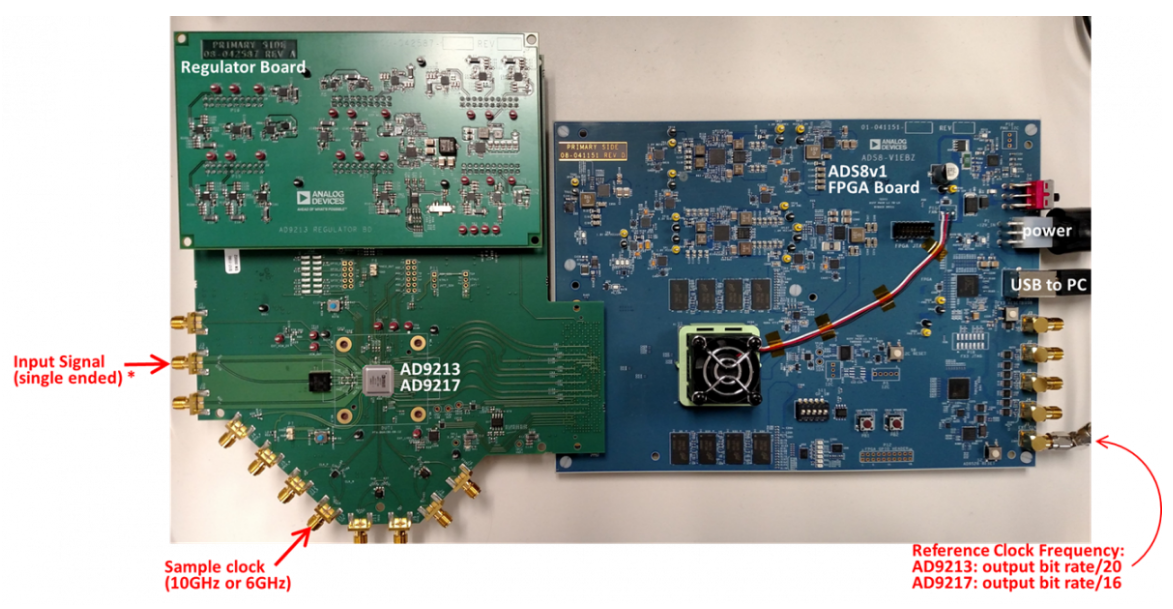

EVAL-AD9213 & ADS8-V1EBZ
发布日期: 2019-10-10
| 更新日期: 2024-05-06
