Analog Devices Inc. EVAL-AD9257 评估板

Analog Devices EVAL-AD9257评估板是一款设计用于AD9257八路14位模数转换器（ADC）的评估板。该评估板包含所有必要的支持电路，可在所有模式和配置范围内操作器件。adi EVAL-AD9257旨在直接连接到HSC-ADC-EVALCZ数据采集卡，使用户能够收集和下载转换数据以进行详细分析。器件操作和数据采集通过VisualAnalog软件进行管理，提供一个直观图形接口，用于配置硬件和分析结果。此外，该板与SPI控制器软件兼容，允许用户访问和控制AD9257的SPI可编程功能。

特性

  • 用于AD9257的全功能评估板
  • SPI 接口用于设置和监控
  • 外部、板载振荡器或AD9517时钟选项
  • 平衡转换器/变压器或放大器输入驱动力选项
  • 板载LDO稳压器或开关稳压器，需要单个外部6V、2A DC电源
  • VisualAnalog®和SPI控制器软件接口

应用

  • 医学成像和无损超声
  • 便携式超声和数字波束成像系统
  • 正交和分集无线电接收器
  • 光学网络
  • 测试设备
  • 低地球轨道（LEO）空间有效载荷

必要设备

  • 模拟信号源和抗混叠滤波器
  • 采样时钟源（如不使用机载振荡器）
  • 提供两个开关电源（6.0V、2.5A）、CUI EPS060250UH-PHP-SZ
  • 运行Windows®的PC
  • USB 2.0端口
  • AD9257-65EBZ 板
  • 基于HSC-ADC-EVALCZ FPGA的数据采集套件

资源

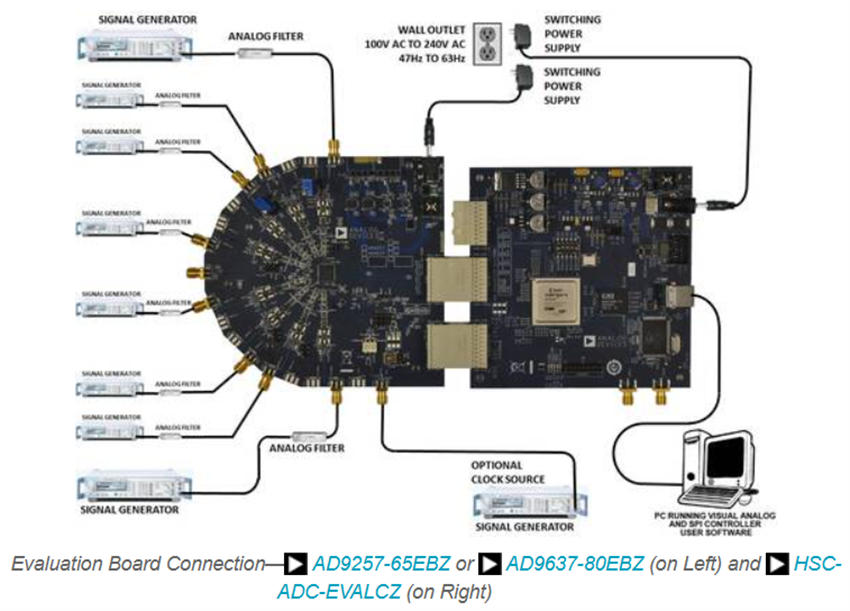

典型测量设置

机械图纸 - Analog Devices Inc. EVAL-AD9257 评估板
