Analog Devices Inc. EVAL-AD9986评估板
Analog Devices Inc. EVAL-AD9986评估板 提供在各种模式和配置下运行AD9986所需的支持电路。AD9986是一款高度集成的16位、12GSPS最大采样率射频DAC内核和12位、6GSPS速率、射频ADC内核。AD9986提供四个发射器通道和两个接收器通道，具有四个发射器、两个接收器 (4T2R) 配置。该评估板可连接ADS9-V2EBZ，通过ACE软件进行评估。
ADI EVAL-AD9986评估板支持ACE软件，允许用户在各种模式下设置MxFE®，并捕获模数转换器 (ADC) 数据进行分析。DPGDownloaderLite软件（含在ACE的安装中）可生成矢量并将其传输到数模转换器 (DAC)，其可发送到频谱分析仪进行进一步分析。
套件内容
- AD9986-FMCB-EBZ评估板
- 超小型推进母头 (SMP-F) 转超小型A型母头 (SMA-F) 电缆（只适用于AD908xFMCA-EBZ板）
- microSD卡
- AD-FMC-SDCARD
- ADS9V2-UZSD-MXFE
硬件特性
- ADS9-V2EBZ基于FPGA的数据采集板
- 用于模拟输入的信号发生器
- 频谱分析仪（用于测量DAC输出）SMA电缆 SMA母头转母头适配器（可选）
- 以太网转USB适配器（可选）
- 带USB端口和以太网端口的PC，Windows 7或更新版操作系统
软件
- 分析控制评估 (ACE) 软件
- DPGDownloaderLite软件（包含在ACE安装中）
- WinSCP（或类似Telnet软件）

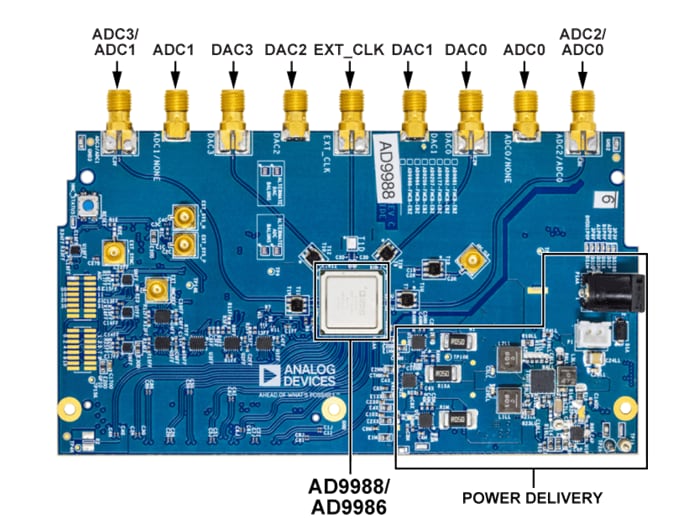

布局

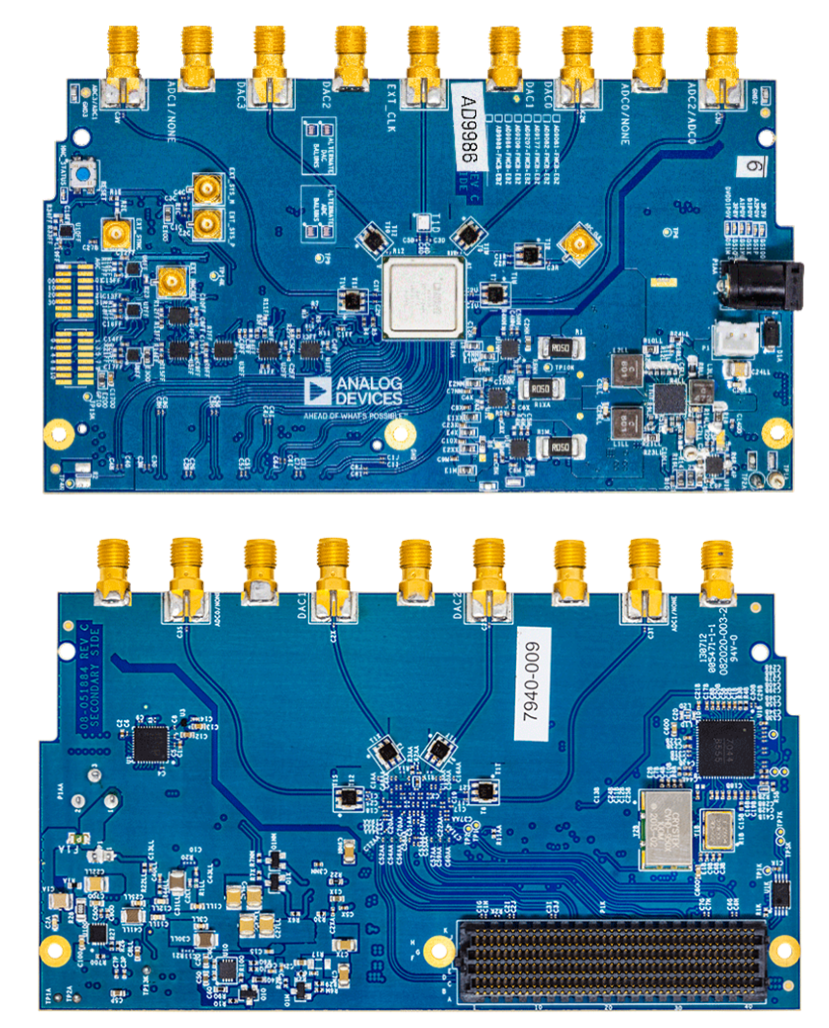

前后概览
