Analog Devices Inc. EVAL-ADA4351-2EBZ PGTIA评估板
Analog Devices Inc. EVAL-ADA4351-2EBZ PGTIA评估板设计用于帮助用户评估ADA4351-2双通道可编程增益跨阻抗放大器（PGTIA）。ADA4351-2具有集成增益开关网络，具有两个用户定义的增益状态，可通过外部电阻器设置，采用3mm × 3mm × 0.78mm、16引线框架芯片级封装（LFCSP）。
EVAL-ADA4351-2EBZ是一款4层印刷电路板 (PCB)，尺寸为2.9英寸见方。EVAL-ADA4351-2EBZ预装有关键元件，可让用户快速、相对轻松地运行和评估该板。此外，EVAL-ADA4351-2EBZ还在其输入和输出级提供开路电阻器和电容器插槽，允许用户安装具有用户定义值的元件，用于低通滤波器 (LPF) 或分压器等连接。
Analog Devices Inc. EVAL-ADA4351-2EBZ可通过超小型A型 (SMA) 母插座边缘安装座访问，用户可将测试设备直接连接到两个通道的输入和输出以及增益开关控制引脚。EVAL-ADA4351-2EBZ在每个通道上还设有一个未填充的光电二极管插槽，可快速进行原型设计。
特性
- 用于 ADA4351-2 的全功能评估板。ADA4351-2是一款双通道PGTIA，采用3mm × 3mm、16引线LFCSP封装，无裸露焊盘
- 支持快速原型设计
- 用于用户定义电路结构的配置，包括用于光电二极管的配置
- 提供边缘安装型SMA连接器和测试点，可轻松连接测试设备
套件内容
- 一个已填充的EVAL-ADA4351-2EBZ评估板
- 五个分流连接器（两个可用，三个额外）
必要设备
- 硬件
- 数字万用表 (Agilent 34401A)
- 电源（Agilent E3631）
- 电流源电表（Keithley 2400），用于电流源输入
- 高精度电压源（Datel DVC-8500），用于电压源输入
- 电缆和元件
- SMA（公头）转BNC连接器（公头）电缆
- BNC连接器（母头）转双香蕉插头适配器
- 香蕉转采集器电缆
- SMA 50Ω端接

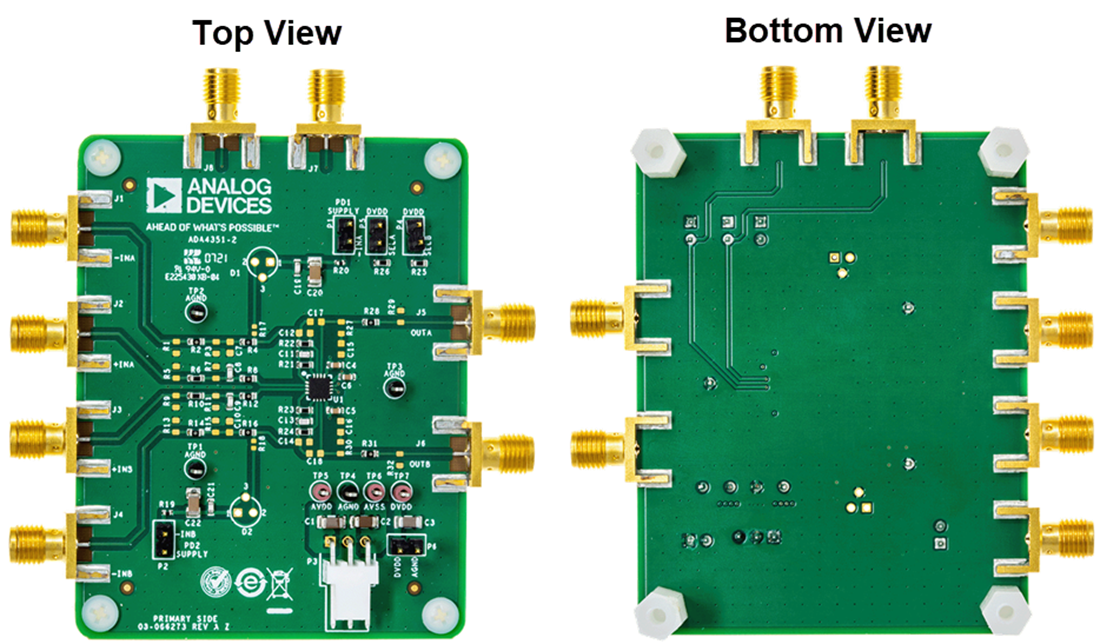

板布局

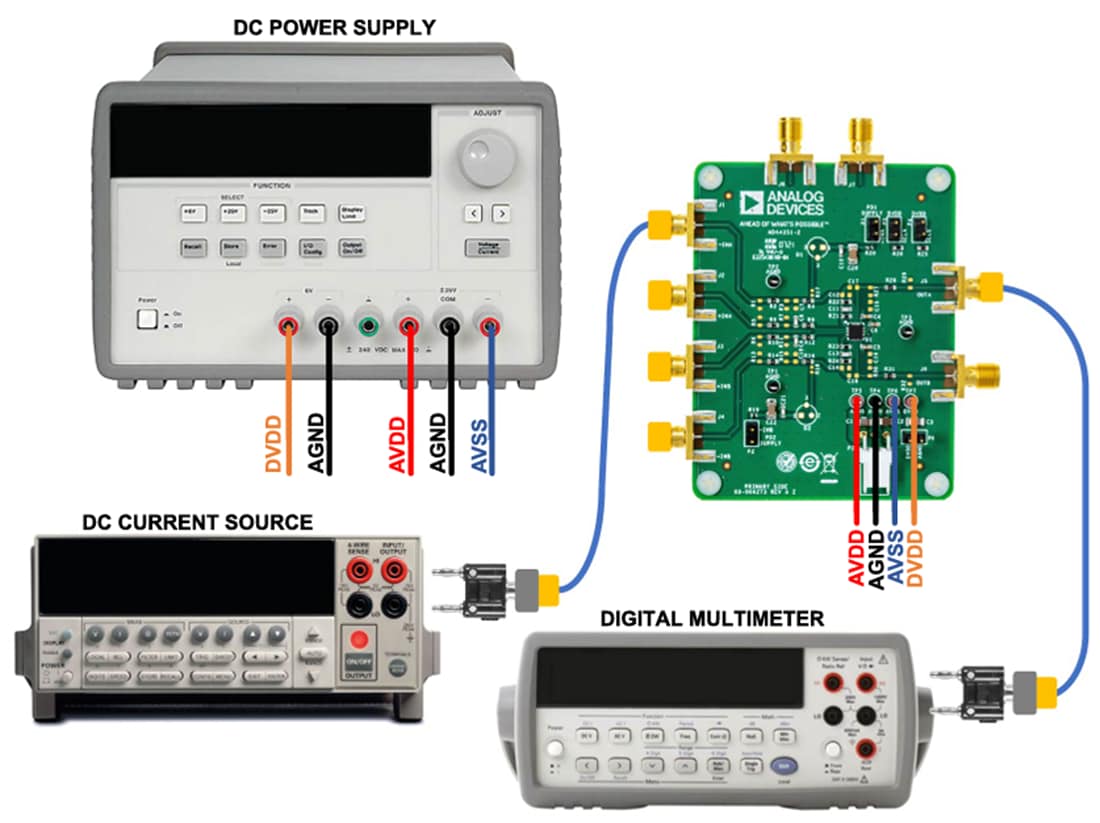

测试设置
