Analog Devices Inc. EVAL-ADAQ23876FMCZ评估板
Analog Devices Inc. EVAL-ADAQ23876FMCZ评估模块支持轻松评估ADAQ23876（15MSPS、16位、高速、精密μModule®数据采集解决方案）。ADAQ23876 16位数据采集解决方案是一款精密高速μModule®，它可缩短精密测量系统的开发周期。EVAL-ADAQ23876FMCZ是一款适用于各种应用的多功能工具，用来演示ADAQ23876 μModule的性能。
ADI EVAL-ADAQ23876FMCZ评估板通过160引脚连接器与高速系统演示平台 (SDP) SDP-H1 (EVAL-SDP-CH1Z) 连接。
特性
- ADAQ23876 15 MSPS、16位μModule评估板
- 多功能模拟信号调理电路
- 板载基准、LDO和电源电路
- PC软件，用于时域、频域控制和数据分析
- 系统演示平台兼容 (SDP-H1)
必要设备
- 运行Windows® 10或更高版本的PC
- SDP-H1 (EVAL-SDP-CH1Z) 控制器板
- 低噪声、精密信号源（例如SYS-2700系列）
- 标准USB A转USB mini-B
- 适用于18位测试的带通滤波器（基于信号频率的值）
软件
- 必需配置
- ADAQ23876或ADAQ23878 ACE插件
- SDP-H1驱动器

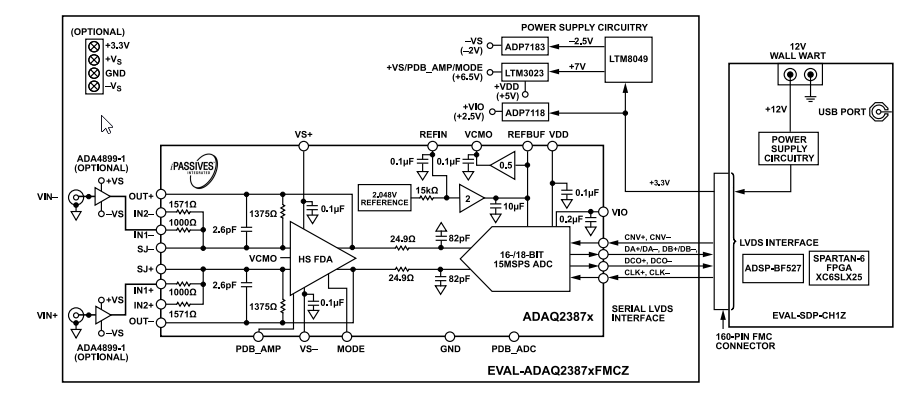

框图
正面概览

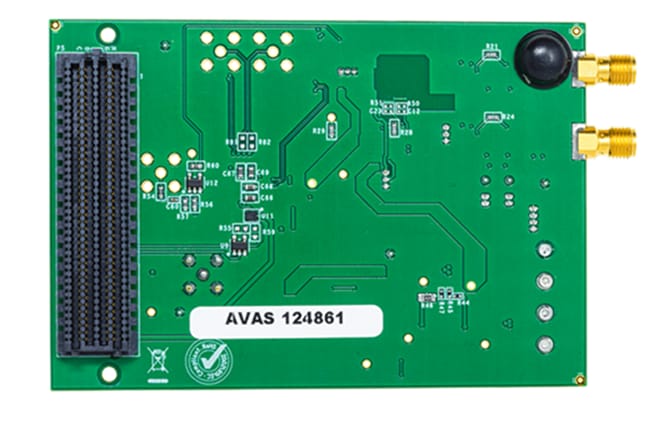

背面概览
发布日期: 2022-04-24
| 更新日期: 2022-06-29
