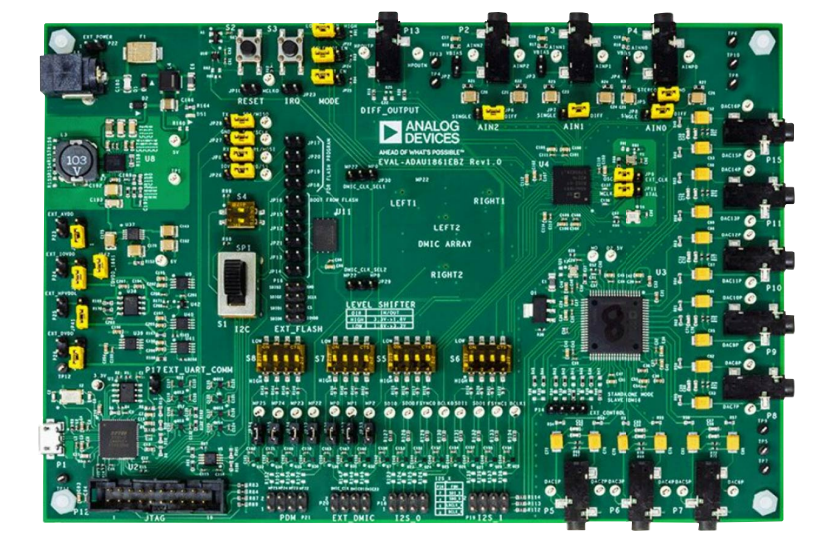

Analog Devices Inc. EVAL-ADAU1861EBZ评估板

Analog Devices Inc. EVAL-ADAU1861EBZ评估板在ADAU1861上设有所有模拟和数字输入和输出。ADAU1861低功耗编解码器具有三路输入和一路输出，将两个数字信号处理器（DSP）结合在一起，并通过USB连接与EVAL-ADAU1861EBZ连接。

ADI EVAL-ADAU1861EBZ评估板通过USB总线或12V单电源供电。EVAL-ADAU1861EBZ印刷电路板（PCB）采用4层设计，在内层上设有接地面和电源面。此外，EVAL-ADAU1861EBZ还包括用于外部麦克风和扬声器的连接器，而ADAU1861的主时钟可由外部电源或板载24.576MHz振荡器或晶体供电。

EVAL-ADAU1861EBZ内含专为波束成形设计的麦克风阵列。16通道、高性能、192kHz、24位数模转换器（DAC）是音频调谐用模拟输出。为了兼容3.3V输入和输出，全数字音频接口可以用电平移位器从1.8V输入和输出转换成3.3V输入和输出。
