Analog Devices Inc. EVAL-ADBMS6822 评估板
Analog Devices EVAL-ADBMS6822评估板设计用于通过双SPI转2线隔离式串行端口接口 (isoSPI) 连接ADBMS6822电池监控器。Analog Devices EVAL-ADBMS6822板支持菊花链连接多个ADBMS68xx监控器，具有可逆isoSPI，可为外围设备提供冗余通信路径。该板优化了低电磁干扰 (EMI)，还包括DuraClik™ 连接器。要连接PC，请使用EVAL-SDP-CK1Z。该器件提供标准SPI通信，可转换为isoSPI，用于连接外设或菊花链监测器。
特性
- 用于 ADBMS6822 的全功能评估板
- 演示SPI转isoSPI 2-wire数据链路
- 可配置供电选项，通过简单的DuraClik®连接器实现LPCM支持isoSPI连接
- 包括2个isoSPI端口，可提供可逆isoSPI支持
- 兼容EVAL-ADBMS68xx系列板、 EVAL-SDP-CK1Z 电池监控器板、控制器板
- 搭配SDP-K1微控制器使用时，用于控制和数据分析的PC软件
套件内容
- EVAL-ADBMS6822双isoSPI适配器板
- isoSPI DuraClik™电缆

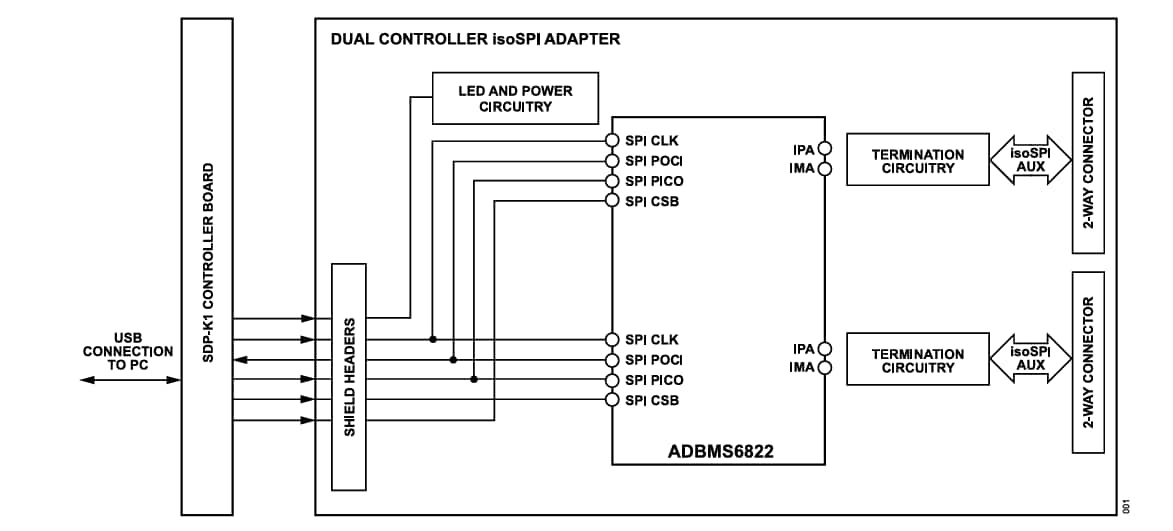

框图
布局
发布日期: 2024-06-26
| 更新日期: 2025-04-14
