Analog Devices Inc. EVAL-ADG1412LEBZ评估板
Analog Devices Inc. EVAL-ADG1412LEBZ评估板设计用于DG1412L四通道SPST开关。ADG1412L是一款单片互补金属氧化物半导体 (CMOS) 器件，包含四个采用iCMOS®工艺设计的独立可选开关。这四个SPST开关通过逻辑1和外部VL电源打开，为更低逻辑控制提供了灵活性。ADG1412L开关在整个温度范围内的最大导通电阻为2.6Ω，可确保在数字输入浮动时关断。开关信号时导通电阻曲线在整个模拟输入范围内平坦，确保具有出色的线性度和低失真（1.5Ω典型值）。ADG1412L符合1.2V和1.8V JEDEC标准。
特性
- 单个直插式接头为现场可编程门阵列 (FPGA) 或微控制器1.2V或1.8V逻辑输入信号提供灵活性
- 表面贴装器件引脚电阻器或电容器插槽，用于添加无源元件
- SMB连接器插槽为输入和输出信号提供灵活性
必要设备
- 直流电压源 (VDD/VSS)
- ±15V（双电源）
- 可选数字逻辑电源 (VL)
- 1.1V至1.3V（1.2V逻辑）
- 1.65V至1.95V（1.8V逻辑）
- 模拟信号源
- 测量电压的方法，如数字万用表

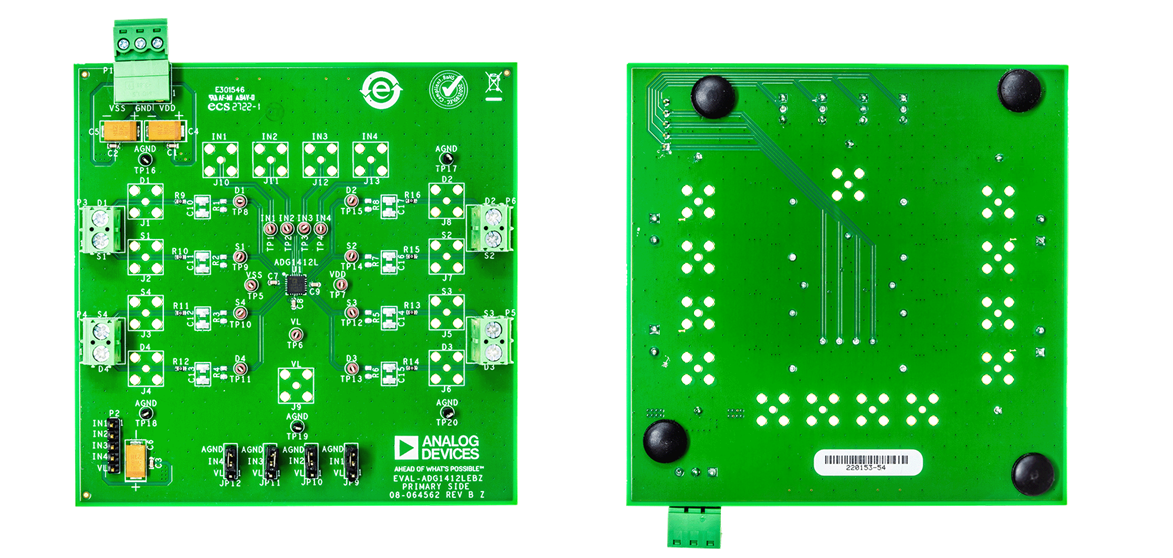

PCB布局
