Analog Devices Inc. EVAL-ADG1634LEBZ评估板（用于ADG1634L）

Analog Devices Inc. EVAL-ADG1634LEBZ评估板设计用于ADG1634L。ADG1634L包含四个独立的单刀双掷 (SPDT) 开关。当接通时，各开关在两个方向上的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，高达电源电压的信号电平被阻断。外部VL电源引脚为更低的逻辑控制提供了逻辑控制灵活性。ADG1634L符合1.2V和1.8V JEDEC标准。

ADG1634L位于Analog Devices Inc. EVAL-ADG1634LEBZ.的中心。包含八个测试点，用于连接每个源引脚。包含用于漏极输入的 B (SMB) 型超小型插座。其中三个螺丝端子为器件供电。根据需要可提供一个用于用户定义数字电压的5引脚排针。使用EVAL-ADG1634LEBZ时，ADG1634L的数据手册应与用户指南结合使用。

特性

  • 单个直插式接头为现场可编程门阵列 (FPGA) 或微控制器 1.2V或1.8V逻辑输入信号提供灵活性
  • SMD引脚电阻器或电容器插槽，用于添加无源元件
  • SMB连接器插槽为输入和输出信号提供灵活性

套件内容

  • EVAL-ADG1634LEBZ评估板

必要设备

  • 直流电压源 (VDD/VSS)
  • ±5V（双电源）
  • 可选数字逻辑电源 (VL)
  • 1.1V至1.3V（1.2V逻辑）
  • 1.65V至1.95V（1.8V逻辑）
  • 模拟信号源
  • 测量电压的方法，如数字万用表 (DMM)

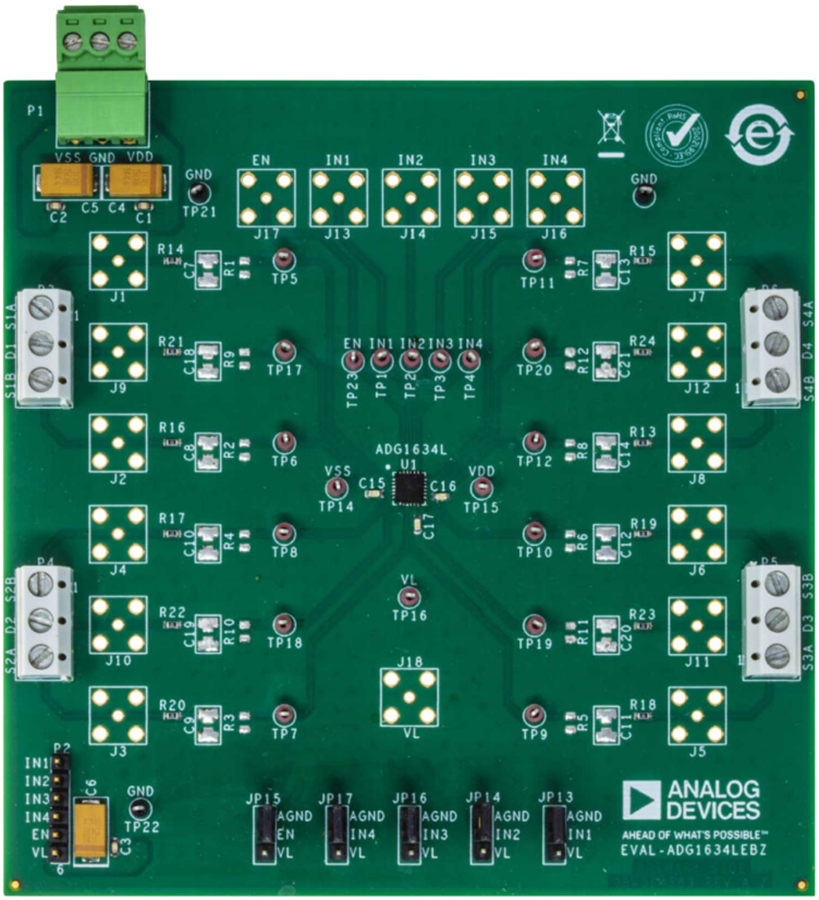

板布局

机械图纸 - Analog Devices Inc. EVAL-ADG1634LEBZ评估板（用于ADG1634L）
